22

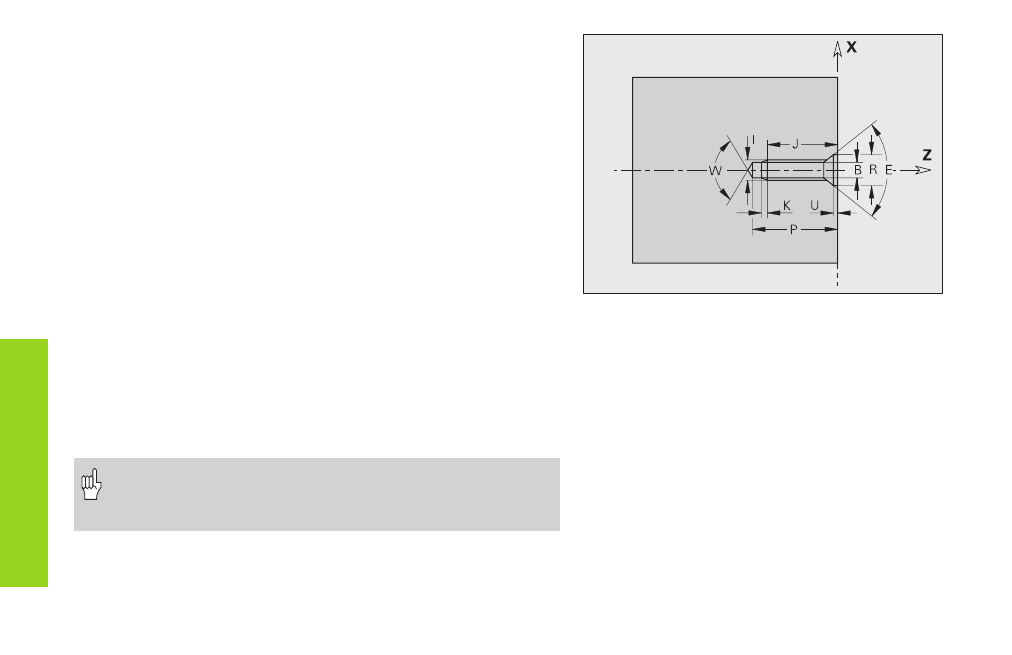

Perçage (centrique) G49-Géo
G49 définit un trou seul avec plongée et filet au centre de tournage
(face frontale ou face arrière).
Paramètres
Z:
Position du début du trou (point de référence)
B: Diamètre du trou
P: Profondeur du trou (sans pointe de perçage)
W: Angle de pointe – par défaut: 180°
R: Diamètre de lamage
U: Profondeur de lamage
E: Angle de lamage
I: Diamètre de taraudage
J: Profondeur du filet
K: Attaque du filet (longueur en sortie)
F: Pas de vis
V: Filet à gauche ou à droite – par défaut: 0
■ V=0: filet à droite
■ V=1: filet à gauche
A: Angle (position du trou) – par défaut: 0
■ A=0: face frontale
■ A=180: face arrière
O: Diamètre de centrage
• G49 est programmé dans la section „PIECE FINIE“ (et non
pas dans la section „FRONT“ ou „FACE ARR.“).
• Le contour défini avec G49 est usiné avec G71...G74.
El
é
ments de f
o
rm
e
pour d
é
finition du contour
