HEIDENHAIN CNC Pilot 4290 Pilot Manuel d'utilisation
Page 34
34

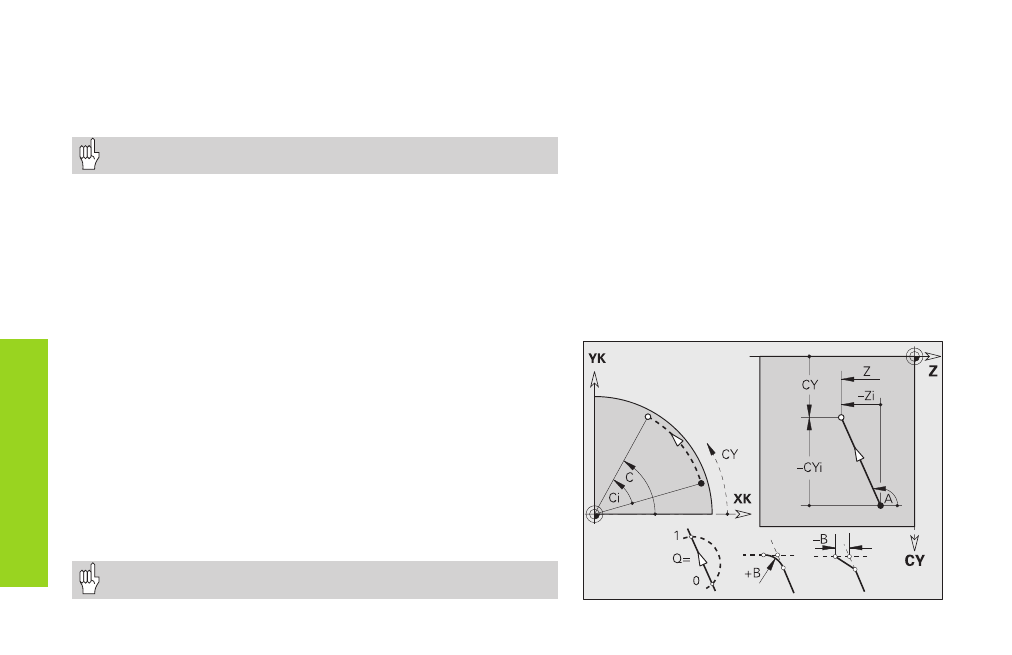

Droite sur pourtour G111-Géo
G111 définit une droite sur un contour situé sur le pourtour.
Paramètres
Z, C: Point final, angle final
CY:
Angle final comme „cote de segment“
A:
Angle (référence: axe Z négatif)
B:
Chanfrein/arrondi
■
B aucune introduction: raccordement tangentiel
■
B=0: raccordement non tangentiel
■
B>0: rayon de l'arrondi
■
B<0: largeur du chanfrein
Q:
Point d'intersection – par défaut: 0
■
Q=0: point d'intersection proche
■
Q=1: point d'intersection éloigné
Programmez Z, C ou bien Z, CY.
Point initial du contour sur le pourtour G110-Géo
G110 définit le point initial d'un contour sur le pourtour.
Paramètres
Z, C: Point initial du contour (point initial, angle initial)
CY:
Angle initial comme „cote de segment“
Programmez Z, C ou bien Z, CY.
El
é
ments de base sur
contour du pourtour
