40
Figur
es sur le pour
tour

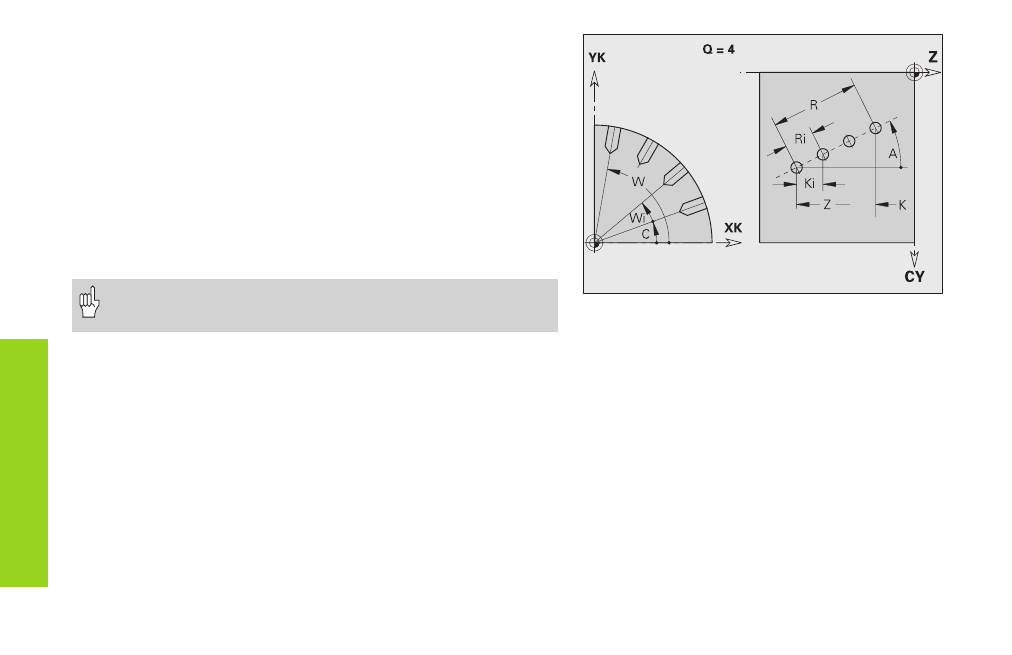

Modèle linéaire sur le pourtour G411-Géo
G411 définit un modèle linéaire sur le pourtour. G411 agit sur le trou/la
figure défini(e) dans la séquence suivante (G310..315, 317).
Paramètres
Q:
Nombre de figures
Z, C: Point initial, angle initial du modèle
K, W: Point final, angle final du modèle
Ki:
Distance entre les figures (dans le sens Z)
Wi:
Distance angulaire entre les figures
A:
Angle axe longitudinal du modèle (référence: axe Z)
R:
Longueur totale du modèle
Ri:
Distance entre deux figures (distance modèle)
Si vous programmez "Q, Z et C", les trous/figures seront
disposé(e)s régulièrement sur le pourtour.
