Taraudage G36

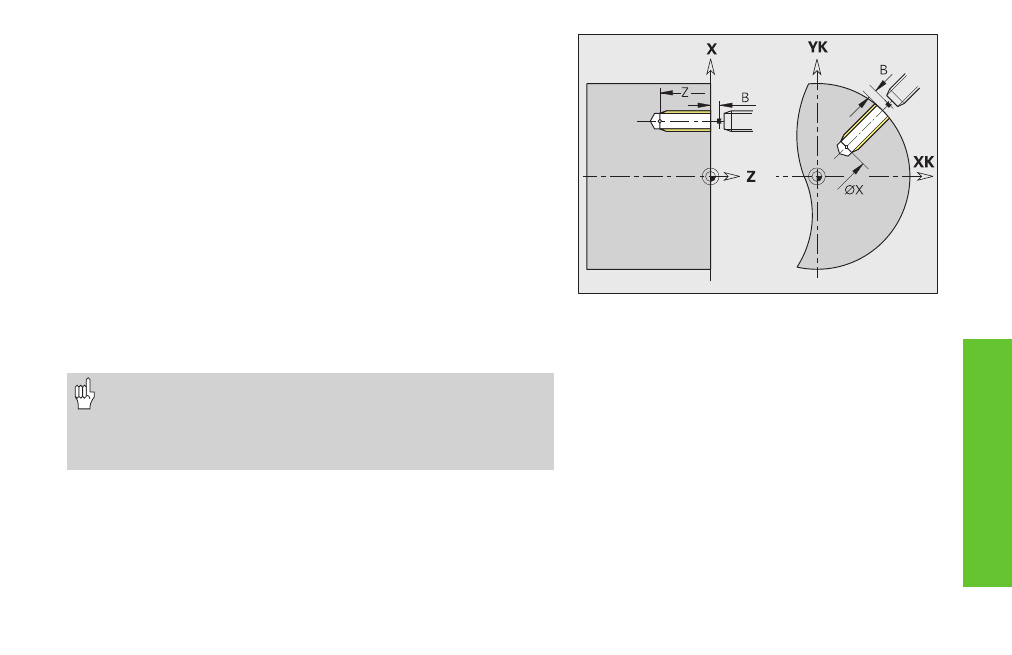

G36 permet de créer des filets axiaux et radiaux à l'aide d'outils fixes ou
tournants. En fonction de „X/Z“, G36 décide si la commande doit tarauder
un trou radial ou axial.
Paramètres
X:
Diamètre – point final du taraudage pour trous axiaux (cote de
diamètre)
Z:
Longueur - point final du taraudage pour trous radiaux
F:
Avance par tour - pas de vis
Q:
Numéro de la broche - par défaut: 0 (broche principale)
B:
Longueur d'approche (cf. G33)
H:
Sens de référence pour le pas de vis – par défaut: 0
■
H=0: avance sur l'axe Z
■
H=1: avance sur l'axe X
■
H=2: avance sur l'axe Y
■
H=3: avance d‘usinage
S:
Vitesse de rotation de retrait – par défaut: vitesse de rotation
identique à celle du taraudage
• „Arrêt cycle“ agit à la fin d'une coupe de filetage.
• Le potentiomètre d'avance n'agit pas.
• Ne pas utiliser le potentiomètre de broche !
• Un mandrin de compensation est nécessaire si l'entraînement
de l'outil n'est pas asservi.
