38
Figur
es sur le pour
tour

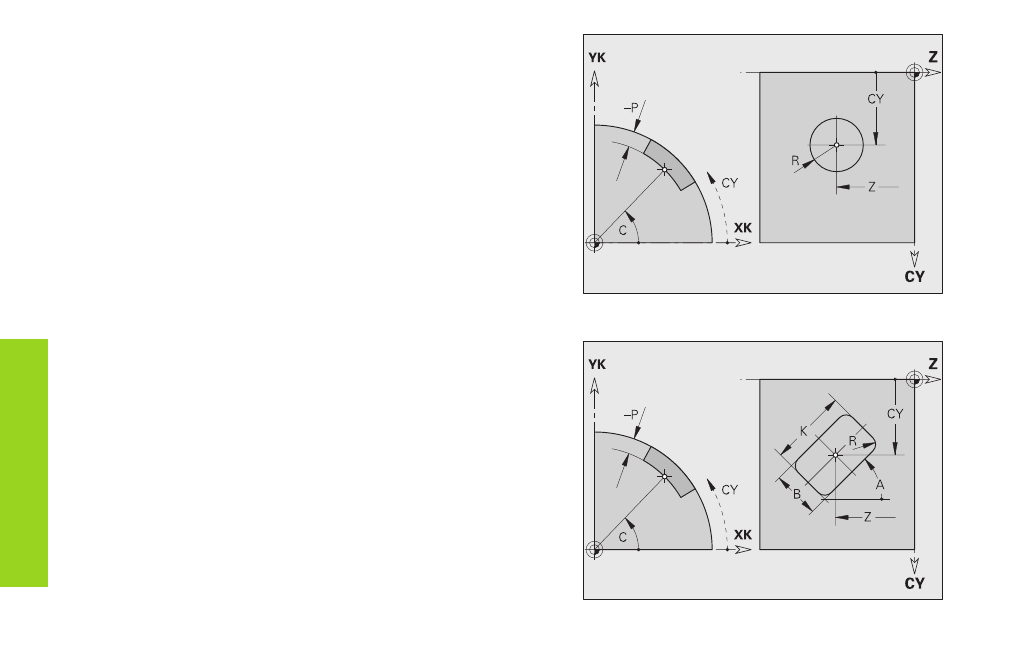

Rectangle sur le pourtour G315-Géo
G315 définit un rectangle sur le pourtour.
Paramètres
Z, C: Centre du rectangle (position, angle)
CY:
Angle comme „cote de segment“
A: Angle axe longitudinal (référence: axe Z) – par défaut: 0°
K: Longueur du rectangle
B: Largeur (hauteur) du rectangle
R: Chanfrein/arrondi – par défaut: 0
■ R>0: rayon de l'arrondi
■ R<0: largeur du chanfrein
P: Profondeur de la poche – pas d'introduction: „P“ de G308
Cercle entier sur le pourtour G314-Géo
G314 définit un cercle entier sur le pourtour.
Paramètres
Z, C: Centre du cercle (position, angle)
CY:
Angle comme „cote de segment“
R: Rayon
P: Profondeur de la poche – pas d'introduction: „P“ de G308
