15

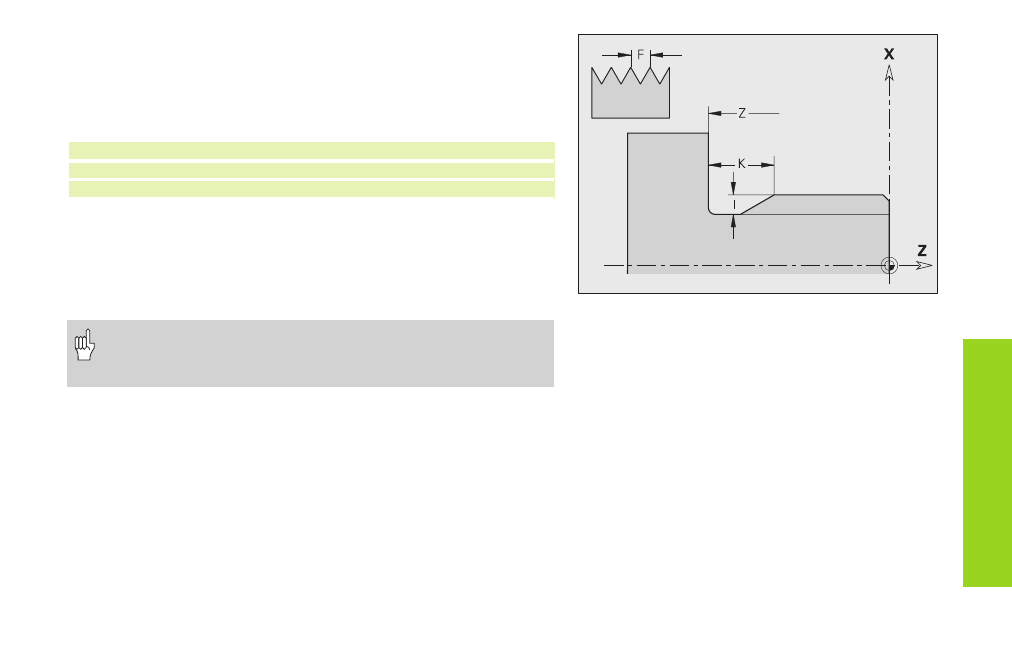

Filet avec dégagement de filetage G24-Géo
G24 définit un élément de base linéaire - le filet longitudinal (externe ou
interne); filet à pas fin ISO métrique DIN 13, al. 2, série 1), ainsi que le
dégagement de filetage qui suit (DIN 76).
Appel de la macro de contour:
N.. G1 X..Z..B.. /point initial du filet
N.. G24 /contour filet et dégagement
N.. G1 X.. /élément transversal de raccordement
Paramètres
F:
Pas de vis
I: Profondeur du dégagement (cote de rayon)
K: Largeur du dégagement
Z: Point final du dégagement
• G24 ne peut être utilisée que si le filet est usiné dans le sens
défini pour le contour.
• Le filet est usiné avec G31.
El
é
ments de f
o
rm
e
pour d
é
finition du contour
