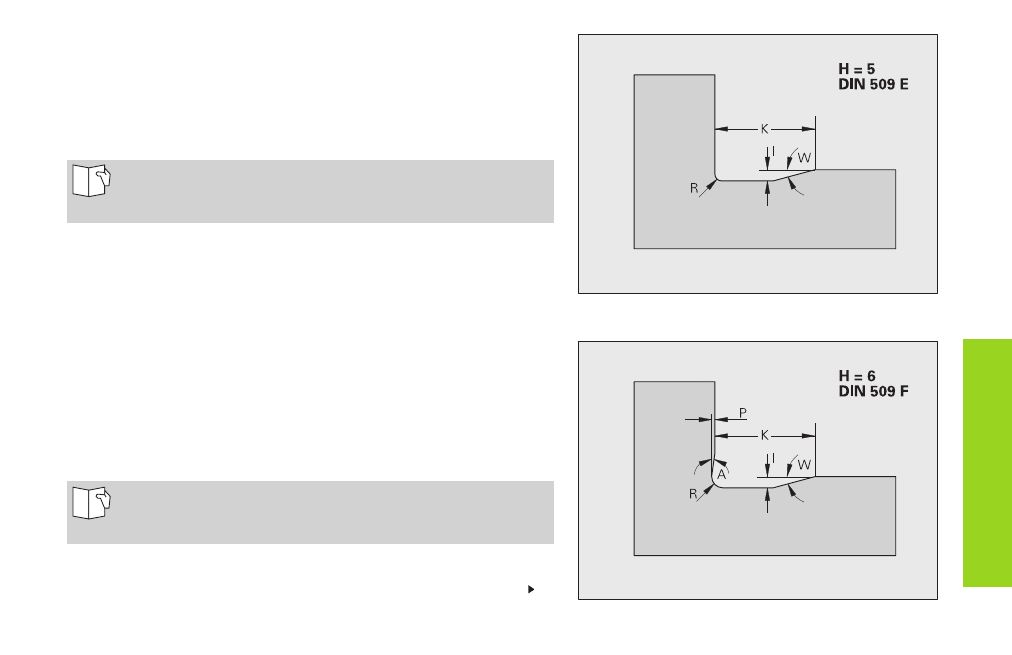

Dégagement DIN 509 E (H=0, 5)
Dégagement DIN 509 F (H=6)
Dégagement DIN 509 E (H=0, 5)
Paramètres
I:
Profondeur du dégagement (cote de rayon)
K:
Largeur du dégagement
R:
Rayon du dégagement (aux deux angles du dégagement)
W:
Angle d'ouverture du dégagement
Si vous n'indiquez pas les paramètres, la CNC PILOT calcule les
valeurs en fonction du diamètre (cf. Manuel d'utilisation
„9.1.2 Paramètres pour dégagements DIN 509 E“).
Dégagement DIN 509 F (H=6)
Paramètres
I:
Profondeur du dégagement (cote de rayon)
K:
Largeur du dégagement
R:
Rayon du dégagement (aux deux angles du dégagement)
P:
Profondeur transversale
W:
Angle d'ouverture du dégagement
A:
Angle transversal
Si vous n'indiquez pas les paramètres, la CNC PILOT calcule les
valeurs en fonction du diamètre (cf. Manuel d'utilisation
„9.1.3 Paramètres pour dégagements DIN 509 F“).
Suite: cf. page suivante
