Ebauche transversale avec suivi du contour G810

Cy

cles de t

our

nag

e

avec suivi du contour

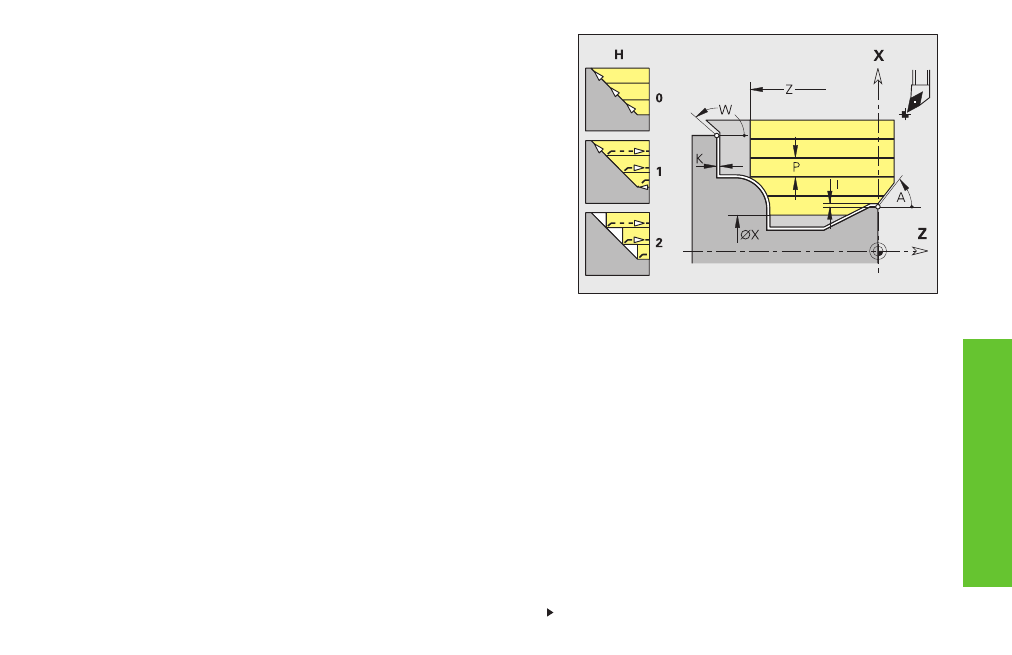

Ebauche longitudinale G810 / transversale G820

G810/G820 usine (ébauche) longitudinalement/transversalement la zone
de contour décrite par „NS, NE“.

Paramètres
NS, NE: Numéro de séquence de début, de fin (référence à la section de

contour)

P:

Plongée max.

I, K:

Surépaisseurs (I cote de diamètre) – par défaut: 0

E:

Comportement de plongée

n

E=0: ne pas usiner les contours en poussant

n

E>0: avance de plongée

n

pas d'introduction: réduction d'avance en fonction de l'angle de

plongée – 50% max.

X/Z:

Limitation de coupe (cote de diamètre X)

H:

Mode de sortie – par défaut: 0

n

H=0: usine après chaque coupe le long du contour

n

H=1: relève l'outil sous 45°; lissage du contour après la dernière

coupe

n

H=2: relève l'outil sous 45° – pas de lissage du contour

A:

Angle d'approche (référence: axe Z)

G810 – par défaut: 0°/180° (parallèlement à l'axe Z)

G820 – par défaut: 90°/270° (orthogonalement à l'axe Z)

W:

Angle de sortie (référence: axe Z)

n

G810 – par défaut: 90°/270° (orthogonalement à l'axe Z)

n

G820 – par défaut: 0°/180° (parallèlement à l'axe Z)

Q:

Type de dégagement en fin de cycle – par défaut: 0

n

Q=0: retour au point initial (G810: sens X puis sens Z); G820:

sens Z puis sens X)

n

Q=1: positionne l'outil devant le contour fini

n

Q=2: relève l'outil à la distance d'approche et arrête

Suite: cf. page suivante
