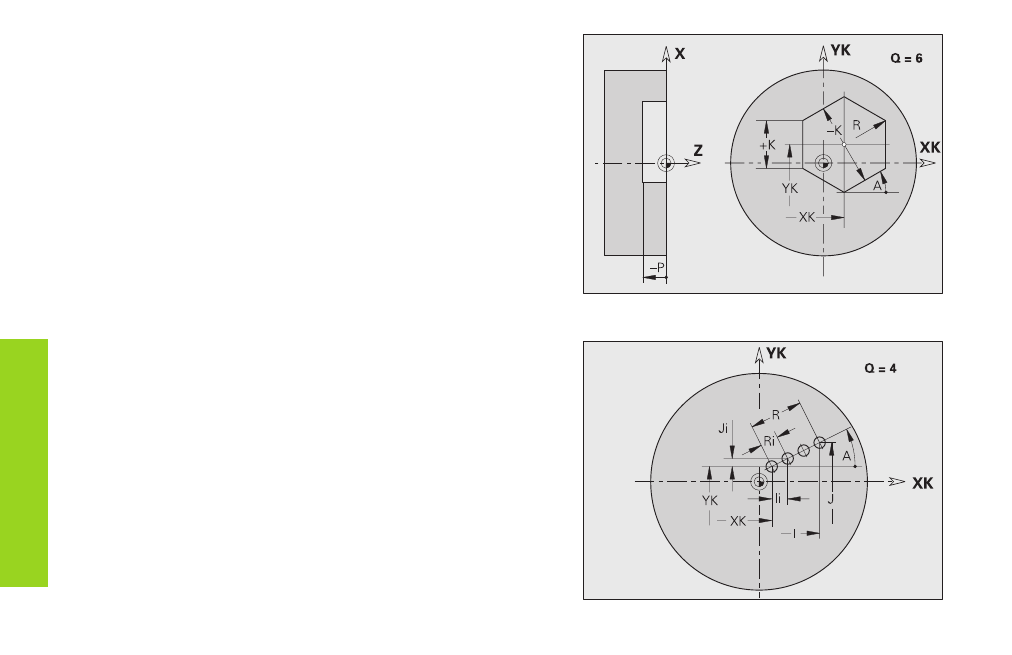

Polygone régulier sur la face frontale G307-Géo
G307 définit une polygone régulier sur la face frontale/arrière.
Paramètres
XK,YK: Centre du polygone
Q:
Nombre de côtés (Q‡3)
A:
Angle par rapport à un côté du polygone (référence: axe XK) – par
défaut: 0°
K:
Longueur du côté
■
K>0: longueur du côté
■
K<0: diamètre interne du cercle inscrit
R:
Chanfrein/arrondi – par défaut: 0
■
R>0: rayon de l'arrondi
■
R<0: largeur du chanfrein
P:
Profondeur/hauteur – pas d'introduction: „P“ de G308
■
P<0: poche
■
P>0: îlot
Modèle linéaire sur la face frontale G401-Géo
G401 définit un modèle linéaire sur la face frontale/arrière. G401 agit sur
le trou/la figure défini(e) dans la séquence suivante (G300..305, G307).
Paramètres
Q:
Nombre de figures
XK,YK: Point initial du modèle
I, J:
Point final du modèle
Ii, Ji: Distance entre deux figures (dans le sens XK, YK)
A:
Angle axe longitudinal du modèle (référence: axe XK)
R:
Longueur totale du modèle
Ri:
Distance entre deux figures (distance modèle)
