28
G102-Géo

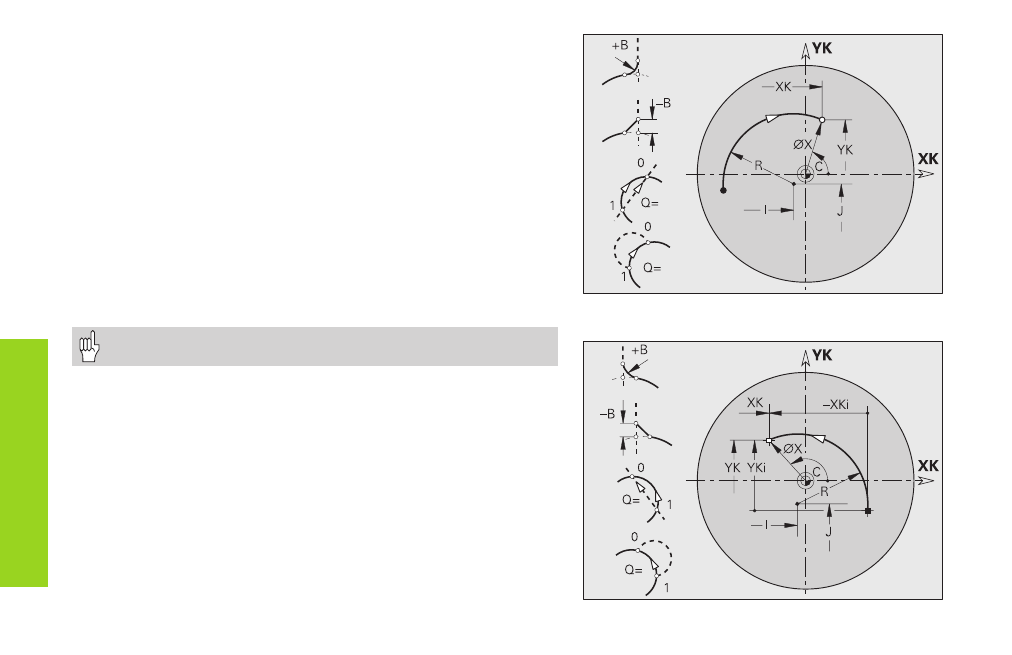

Arc de cercle contour face frontale G102-/G103-Géo
G102/G103 définit un arc de cercle sur un contour de la face frontale/
face arrière. Sens de rotation: cf. figure d'aide.
Paramètres
X, C: Point final en coordonnées polaires (diamètre, angle final)
XK,YK: Point final en coordonnées cartésiennes
R:
Rayon
I, J: Centre en coordonnées cartésiennes
Q: Point d'intersection – par défaut: 0
■ Q=0: point d'intersection éloigné
■ Q=1: point d'intersection proche
B: Chanfrein/arrondi à la fin de l'arc de cercle
■ B pas d'introduction: raccordement tangentiel
■ B=0: raccordement non tangentiel
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
Le point final ne doit pas être le point initial (pas de cercle entier).
G103-Géo
El
é
ments de base sur contour
de la f
ace fr
ontale/ar
ri
è
re
