Perçage sur le pourtour G310-Géo

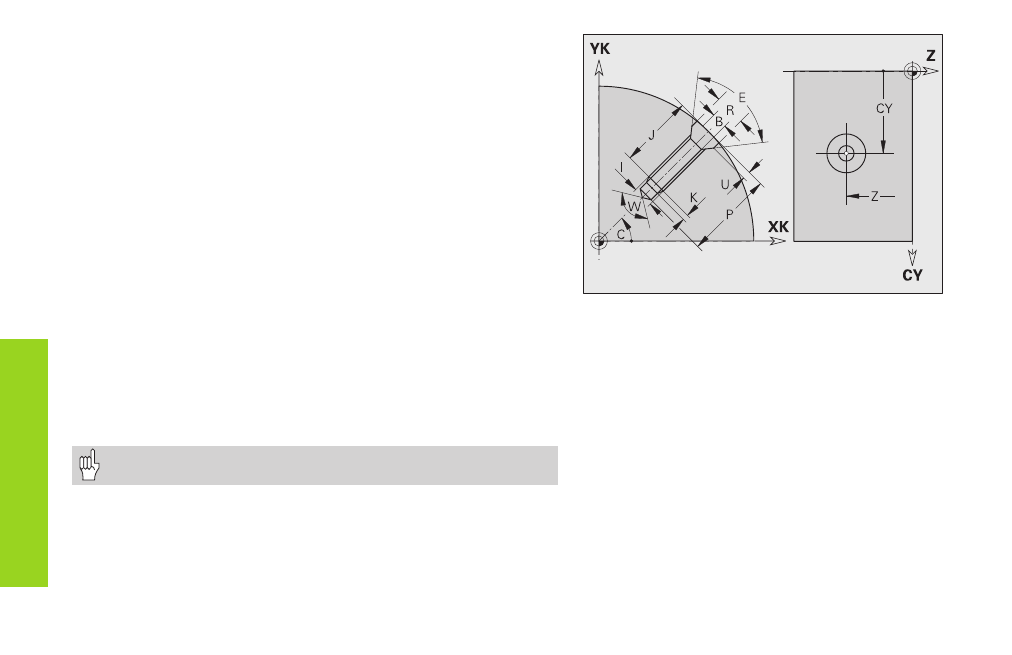

G310 définit un trou avec lamage et filet sur le pourtour.
Paramètres
Z, C: Centre du trou (position, angle)
CY:
Angle comme „cote de segment“
B:
Diamètre de perçage
P:
Profondeur de perçage (sans pointe de perçage)
W:
Angle de pointe – par défaut: 180°
R:
Diamètre de lamage
U:
Profondeur de lamage
E:
Angle de lamage
I:
Diamètre du filet
J:
Profondeur du filet
K:
Attaque du filet (longueur en sortie)
F:
Pas de vis
V:
Filet à gauche ou à droite – par défaut: 0
■
V=0: filet à droite
■
V=1: filet à gauche
A:
Angle (référence: axe Z) – par défaut: 90° = perçage oblique (pla-
ge: 0° < A < 180°)
O:
Diamètre de centrage
Usiner avec G71...G74 les contours définis avec G310.
