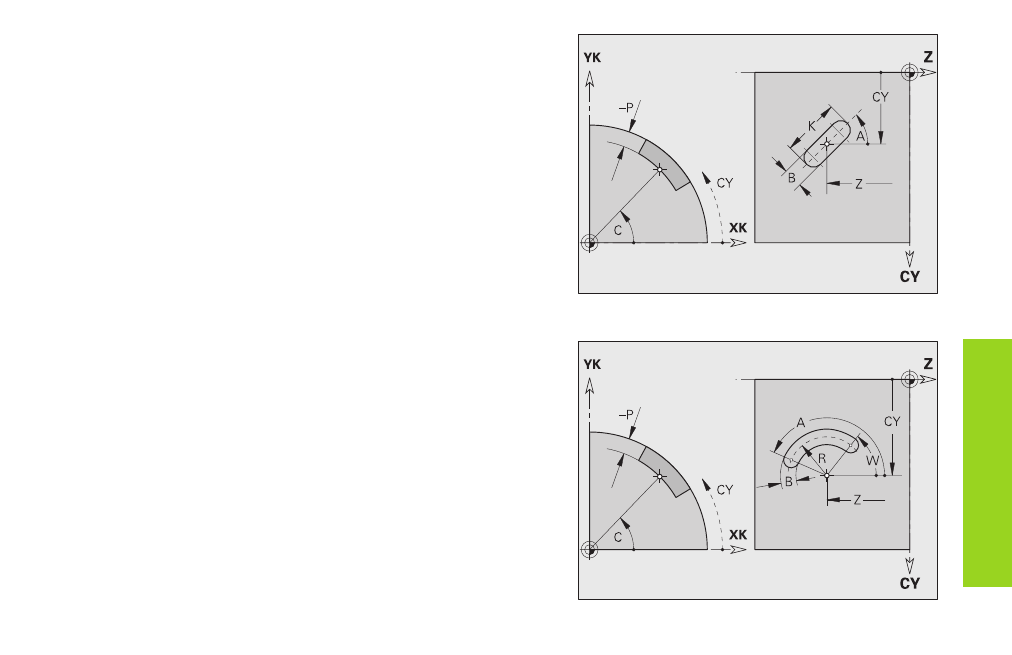

Rainure linéaire sur le pourtour G311-Géo
G311 définit une rainure linéaire sur le pourtour.
Paramètres
Z, C: Centre de la rainure (position, angle)
CY:
Angle comme „cote de segment“
A:
Angle axe longitudinal de la rainure (référence: axe Z) –
par défaut: 0°
K:
Longueur de la rainure
B:
Largeur de la rainure
P:
Profondeur de la poche – pas d'introduction: „P“ de G308
Rainure circulaire sur le pourtour G312-/G313-Géo
G312 définit une rainure circulaire sur le pourtour.
Paramètres
Z, C: Centre de courbure de la rainure (position, angle)
CY:
Angle comme „cote de segment“
R:
Rayon de courbure (référence: trajectoire du centre de la rainure)
A:
Angle point initial de la rainure (référence: axe Z)
W:
Angle point final de la rainure (référence: axe Z)
B:
Largeur de la rainure
P:
Profondeur de la poche – pas d'introduction: „P“ de G308
Exemple: G312-Géo
Figur
es sur le pour
tour
