Angle du dégagement pour dégagement DIN 509 E et F: 15°
Angle transversal pour dégagement DIN 509 F: 8°
On a:
I = profondeur du dégagement
K = largeur du dégagement
R = rayon du dégagement
P = profondeur transversale
Dégagement DIN 509 F
Cy
cles simples de t
our
nag
e

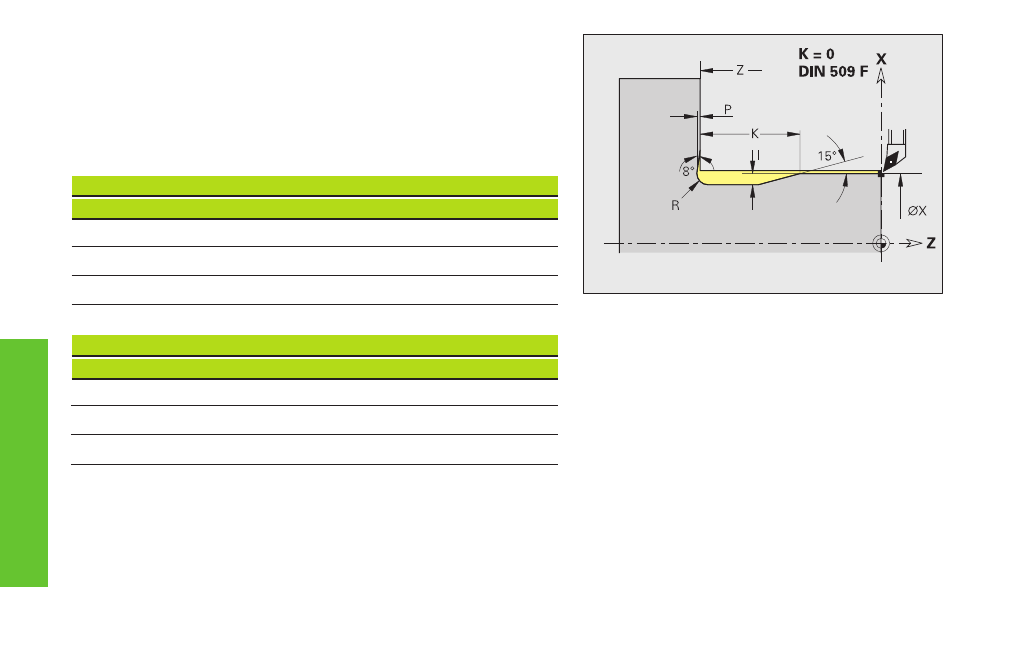

Dégagement selon DIN 509 F
Diamètre
I
K
R
P
18
0,25
2
0,6
0,1
> 18 – 80
0,35
2,5
0,6
0,2
> 80
0,45
4
1
0,3
Dégagement selon DIN 509 E
Diamètre
I
K
R
18
0,25
2
0,6
> 18 – 80
0,35
2,5
0,6
> 80
0,45
4
1
