14

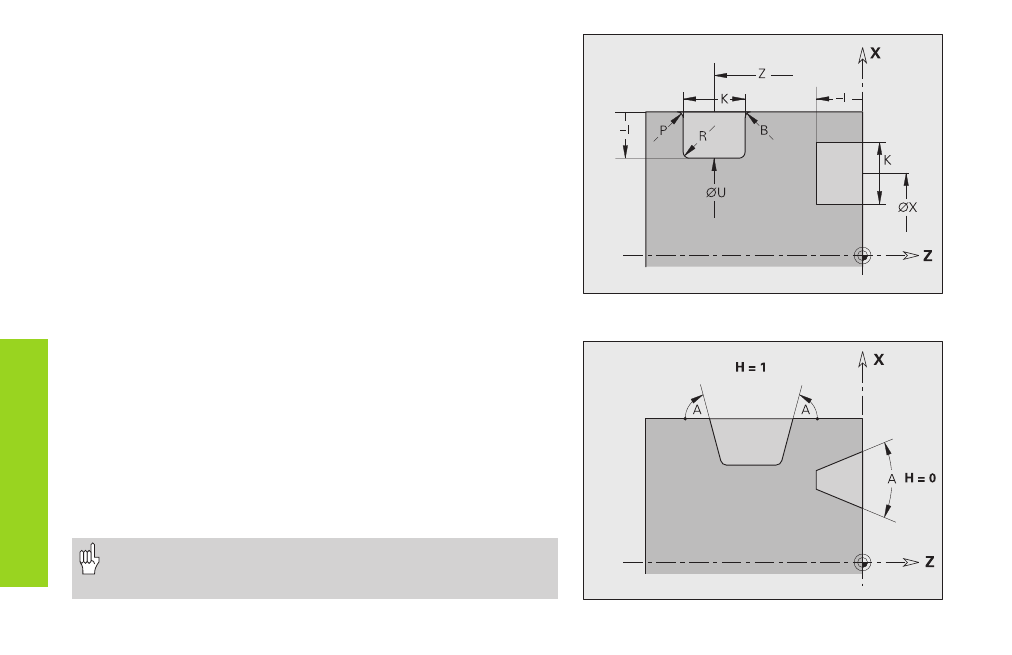

Gorge (générale) G23-Géo
G23 définit une gorge sur un élément de référence linéaire (G1). G23 est
adjoint au précédent élément de référence programmé. Sur le pourtour,
la gorge peut être positionnée sur une droite de référence en oblique.
Paramètres
H:
Type de gorge – par défaut: 0
■ H=0: gorge symétrique
■ H=1: tournage libre
X: Centre pour la gorge sur face transversale (cote diamètre)
Z: Centre pour la gorge sur le pourtour
I: Profondeur de la gorge et position de la gorge
■ I>0: gorge à droite de l'élément de référence
■ I<0: gorge à gauche de l'élément de référence
K: Largeur de la gorge (sans chanfrein/arrondi)
U: Diamètre de la gorge (diamètre du fond de la gorge) – à n'utiliser
que si l'élément de référence est parallèle à l'axe Z
A: Angle de gorge - par défaut: 0
■ avec H=0: 0°
† A < 180° (angle compris entre les flancs de la
gorge)
■ avec H=1: 0° < A † 90° (angle droite de référence – flanc de la
gorge)
B: Rayon externe/chanfrein sur coin proche du point initial – Défaut: 0
■ B>0: rayon de l'arrondi
■ B<0: largeur du chanfrein
P: Rayon externe/chanfrein sur coin éloigné du point initial - Défaut: 0
■ P>0: rayon de l'arrondi
■ P<0: largeur du chanfrein
R: Rayon interne (aux deux angles de la gorge) – Défaut: 0
La CNC PILOT fait se réfèrer la profondeur de gorge à l'élément
de référence. Le fond de la gorge est parallèle à l'élément de
référence.
El
é
ments de f
o
rm
e
pour d
é
finition du contour
Gorge simple
Gorge ou tournage libre
