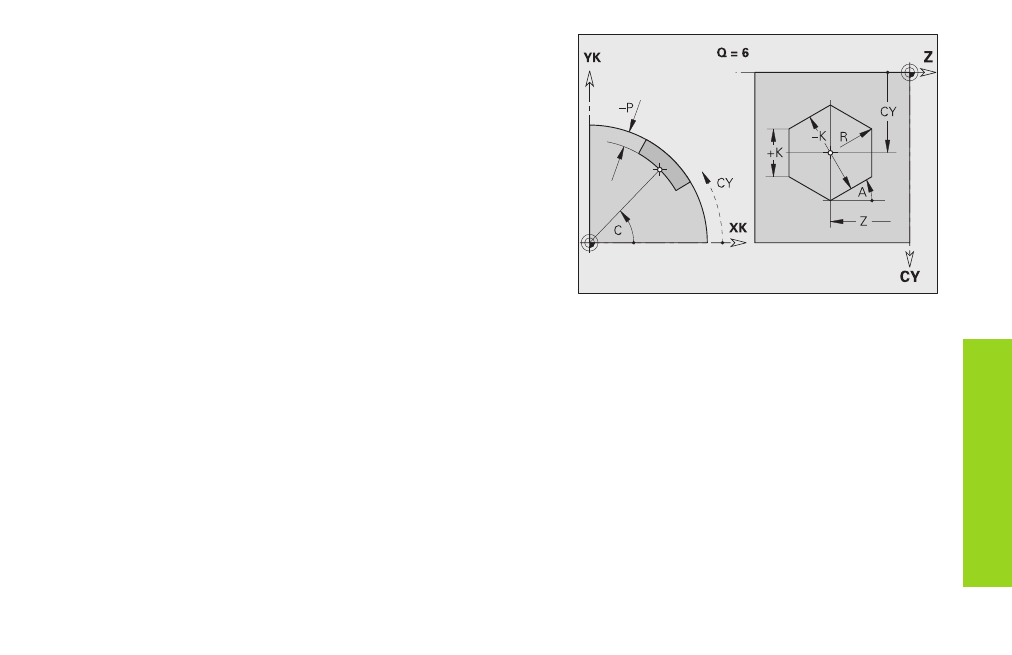

Polygone régulier sur le pourtour G317-Géo
G317 définit une polygone régulier sur le pourtour.
Paramètres
Z, C: Centre du polygone (position, angle)
CY:
Angle comme „cote de segment“
Q:
Nombre de côtés (Q
3)
A:
Angle par rapport à un côté du polygone (référence: axe Z) – par
défaut: 0°
K:
Longueur du côté
■
K>0: longueur du côté
■
K<0: diamètre interne du cercle inscrit
R:
Chanfrein/arrondi – par défaut: 0
■
R>0: rayon de l'arrondi
■
R<0: largeur du chanfrein
P:
Profondeur de la poche – pas d'introduction: „P“ de G308
Figur
es sur le pour
tour
