Cercle entier sur la face frontale G304-Géo

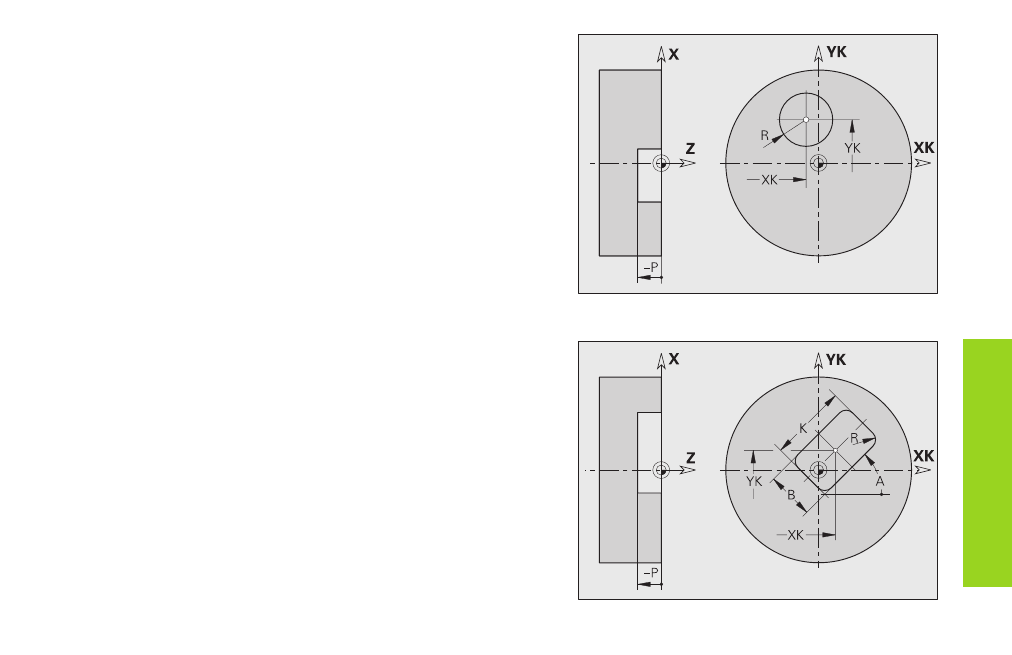

G304 définit un cercle entier sur la face frontale/arrière.
Paramètres
XK,YK: Centre du cercle
R:
Rayon
P: Profondeur/hauteur – pas d'introduction: „P“ de G308
■ P<0: poche
■ P>0: îlot
Rectangle sur la face frontale G305-Géo
G305 définit un rectangle sur la face frontale/arrière.
Paramètres
XK,YK: Centre du rectangle
A:
Angle axe longitudinal (référence: axe XK) – par défaut: 0°
K: Longueur du rectangle
B: (Hauteur) largeur du rectangle
R: Chanfrein/arrondi – par défaut: 0
■ R>0: rayon de l'arrondi
■ R<0: largeur du chanfrein
P: Profondeur/hauteur – pas d'introduction: „P“ de G308
■ P<0: poche
■ P>0: îlot
Figur
e
s
sur f
ace fr
ontale/ar
ri
è
re
