Cycles de filetage

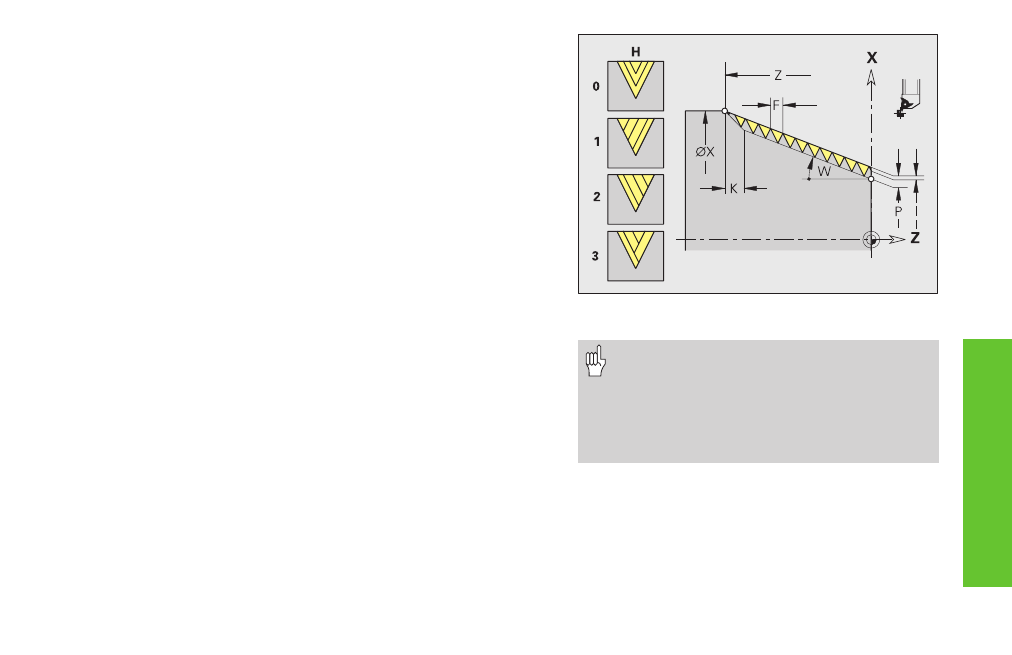

Cycle simple de filetage G32
G32 réalise un filet simple, quel que soit son sens et sa position (filet lon-
gitudinal, conique ou transversal; filet interne ou externe). G32 calcule le
filet à usiner à l'aide du „point final du filet“, de la „profondeur du filet“ et
de la position effective de l'outil.
Paramètres
X, Z: Point final du filet (cote de diamètre X)
F:
Pas de vis
P: Profondeur du filet
I: Profondeur de coupe
B: Coupes restantes – par défaut: 0
■ B=0: répartition de la „dernière coupe“ par 1/2, 1/4, 1/8, 1/8 de
coupe.
■ B=1: sans répartition de passe restante
Q: Nombre de rotations à vide après la dernière coupe – par défaut: 0
K: Longueur en sortie – par défaut: 0 (cf. G33)
W: Angle de cône (plage: –45° < W < 45°) – par défaut: 0; position du
filet conique par rapport à l'axe longitudinal ou transversal.
■ W>0: contour en tirant (dans le sens de l'usinage)
■ W<0: contour en poussant
C: Angle initial – par défaut: 0
H: Type de décalage – par défaut: 0
■ H=0: sans décalage
■ H=1: décalage à partir de la gauche
■ H=2: décalage à partir de la droite
■ H=3: décalage alternativement droite/gauche
• „Arrêt avance“ agit à la fin d'une coupe de
filetage.
• Le potentiomètre d'avance n'agit pas.
• Le potentiomètre de broche n'agit pas.
• Créer un filet avec G95 (avance par tour).
• La pré-commande est désactivée.
