HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 451
HEIDENHAIN iTNC 530
451
16.12 MESURE CER
C
LE TR
OUS (cy
c
le
430, DIN/ISO:
G430)

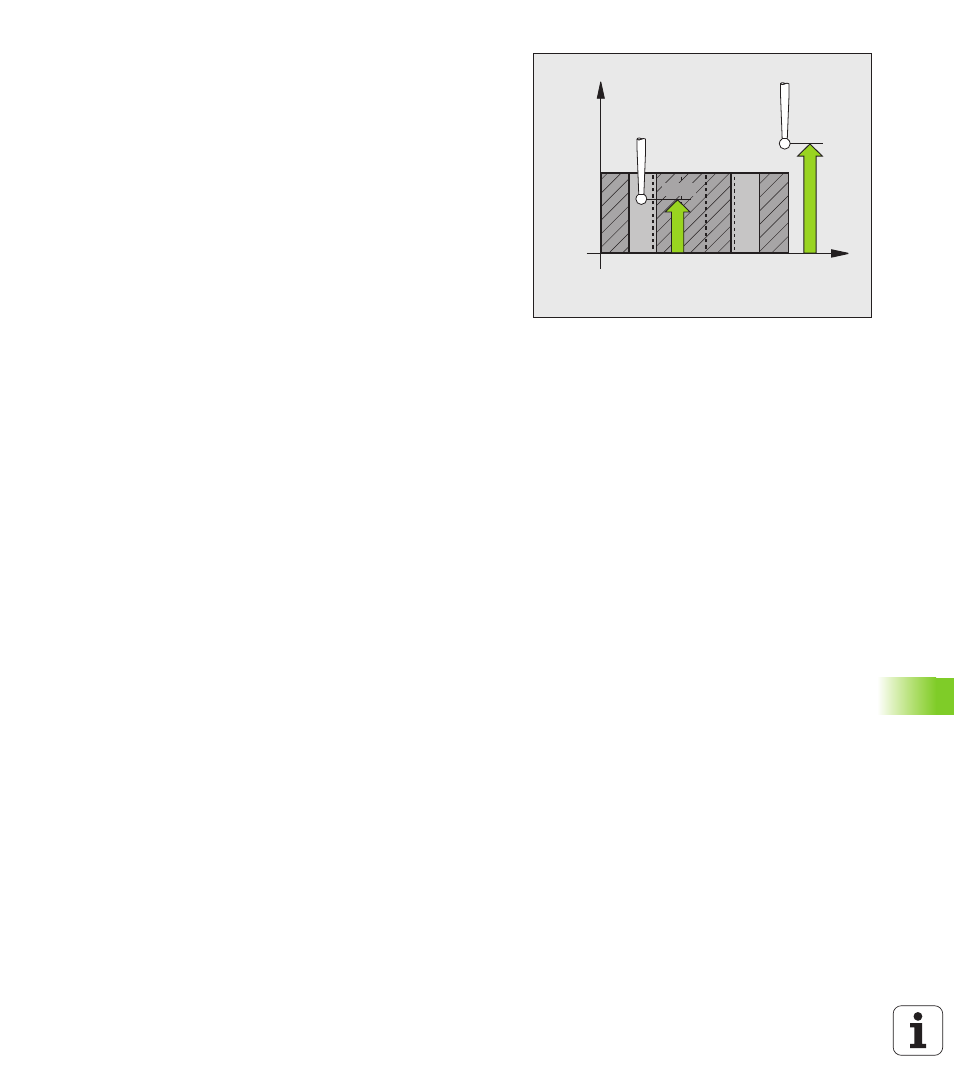

Hauteur mesure dans axe palpage
Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
Hauteur de sécurité
Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
Cote max.
Q288 : diamètre max. autorisé pour le
cercle de trous. Plage d’introduction 0 à 99999,9999
Cote min.
Q289 : diamètre min. autorisé pour le
cercle de trous. Plage d’introduction 0 à 99999,9999
Tolérance centre 1er axe
Q279 : écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
Tolérance centre 2ème axe
Q280 : écart de position
autorisé dans l'axe secondaire du plan d'usinage.
Plage d’introduction 0 à 99999,9999
X
Z
Q260
Q261
