15.7 PT DE REF EXTERIEUR CERCLE
(cycle 413, DIN/ISO: G413)
Mode opératoire du cycle
Le cycle palpeur 413 détermine le centre d'un tenon circulaire et
l'initialise comme point d'origine. Si vous le souhaitez, la TNC peut
aussi mémoriser le centre dans un tableau de points zéro ou de
Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de PM6150),
avec la logique de positionnement, (voir „Exécuter les cycles
palpeurs” à la page 334)au point de palpage
1 . La TNC calcule les
points de palpage à partir des données du cycle et de la distance
d'approche programmée dans PM6140.
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120). La TNC détermine automatiquement le sens
du palpage en fonction de l'angle initial programmé
3 Le palpeur se déplace ensuite sur une trajectoire circulaire, soit à
la hauteur de mesure, soit à la hauteur de sécurité au point de
palpage suivant
2 . Il exécute la deuxième opération de palpage à
cette position.
4 La TNC positionne le palpeur au point de palpage 3 , puis au point
de palpage 4 . Elle y exécute respectivement la troisième et la
quatrième opération de palpage.
5 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point d'origine déterminé en fonction des paramètres
Q303 et Q305 du cycle.(voir „Mémoriser le point d'origine calculé”
à la page 360). Les valeurs effectives sont mémorisées dans les
paramètres Q indiqués ci-après.
6 Ensuite, si cela est souhaité, la TNC détermine également le point
d'origine dans l'axe du palpeur au moyen d'une opération de
palpage séparée

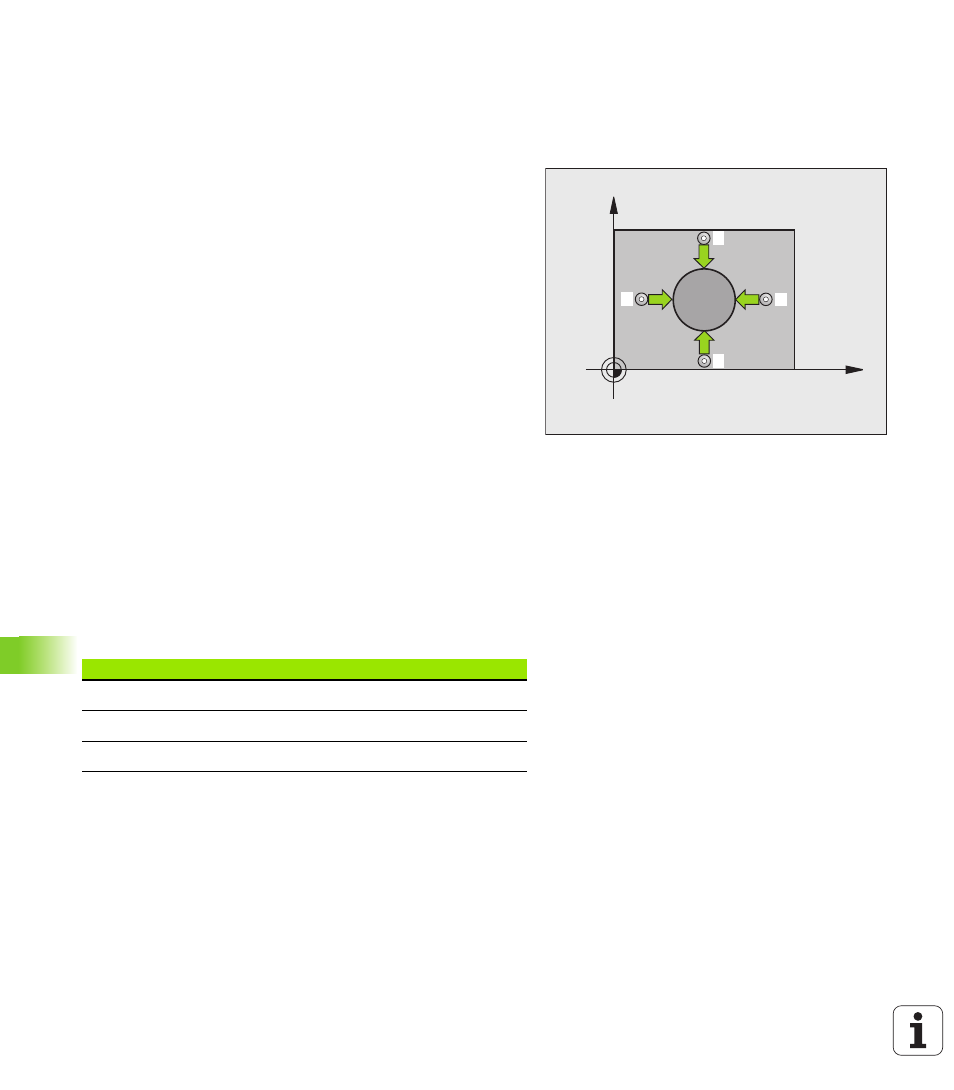

X
Y
1
2
4
3
Numéro paramètre Signification
Q151 Valeur effective centre, axe principal
Q152 Valeur effective centre, axe secondaire
Q153 Valeur effective diamètre
