394 Cycles palpeurs : initialisation automatique des points d'origine
15.1

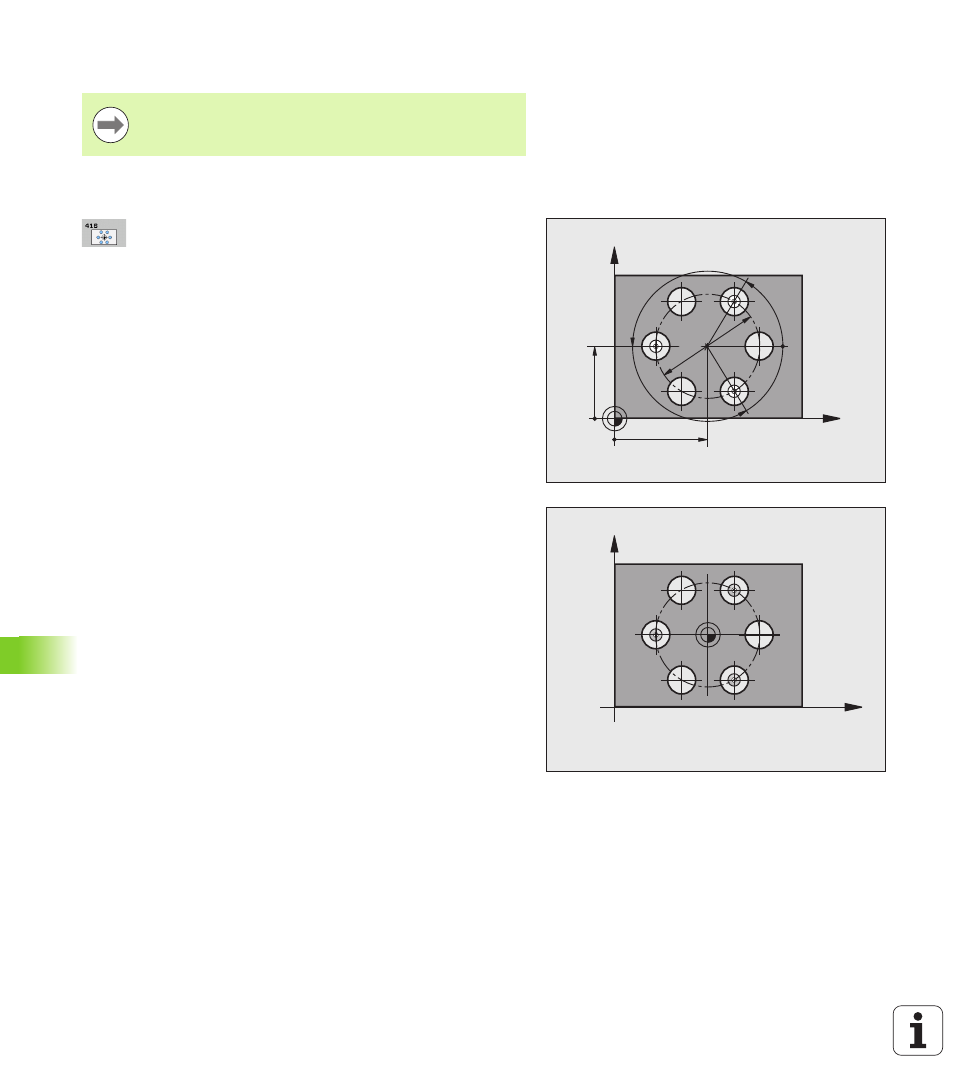

0 PT DE REF CENTRE C.TR
OUS (cy
c
le 416, DIN/ISO: G416)
Attention lors de la programmation!
Paramètres du cycle
 Centre 1er axe Q273 (en absolu) : centre du cercle de
trous (valeur nominale) dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 Centre 2ème axe Q274 (en absolu) : centre du cercle
de trous (valeur nominale) dans l'axe secondaire du
plan d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 Diamètre nominal Q262 : introduire le diamètre
approximatif du cercle de trous. Plus le diamètre du
trou est petit et plus le diamètre nominal à introduire
doit être précis. Plage d'introduction 0 à 99999,9999
 Angle 1er trou Q291 (en absolu) : angle en
coordonnées polaires du 1er centre de trou dans le
plan d'usinage. Plage d'introduction 360,0000 à
360,0000
 Angle 2ème trou Q292 (en absolu) : angle en
coordonnées polaires du 2ème centre de trou dans le
plan d'usinage. Plage d'introduction 360,0000 à
360,0000
 Angle 3ème trou Q293 (en absolu) : angle en
coordonnées polaires du 3ème centre de trou dans le
plan d'usinage. Plage d'introduction 360,0000 à
360,0000
 Hauteur mesure dans axe palpage Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
 Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
 Numéro dans tableau Q305 : Indiquer dans le tableau
de points zéro/tableau preset le numéro avec lequel la
la TNC doit mémoriser les coordonnées du centre du
cercle de trous. En indiquant Q305=0 et Q303=1, la
TNC définit automatiquement l'affichage de manière
à ce que le nouveau point d'origine se trouve au
centre du cercle de trous. En indiquant Q305=0 et
Q303=0, la TNC inscrit automatiquement le centre du
cercle de trous à la ligne 0 du tableau de points zéro.
Plage de saisie de 0 à 99999
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q274
Q273
Q262
Q291
Q293
Q292
X
Y
