HEIDENHAIN iTNC 530
175
6.2 MO
TIFS DE POINTS SUR UN CER
C
LE (cy
c
le 220, DIN/ISO:
G220)

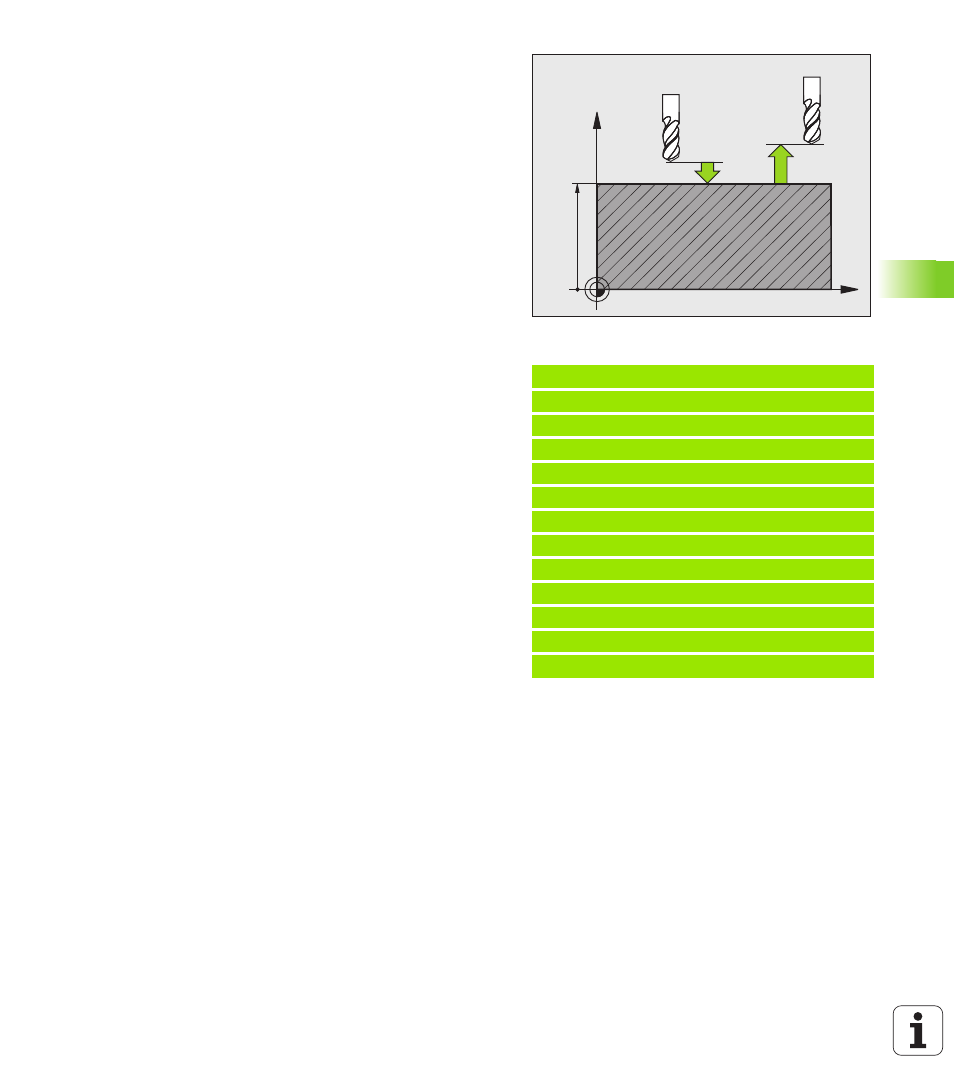

Distance d'approche
Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce Plage d’introduction : 0 à 99999,9999 ou PREDEF
Coord. surface pièce
Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
Saut de bride
Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d’introduction : 0 à 99999,9999 ou PREDEF
Déplacement haut. sécu.
Q301 : définir la manière
dont l'outil doit se déplacer entre les usinages :
0: Entre les opérations d'usinage, se déplacer à la
distance d'approche
1: Entre les opérations d'usinage, se déplacer au saut
de bride
En alternative PREDEF
Type déplacement? Droite=0/cercle=1
Q365: Définir
la fonction de contournage que l'outil doit utiliser pour
se déplacer entre les usinages:
0 : entre les opérations d'usinage, se déplacer sur
une droite
1 : entre les opérations de palpage, se déplacer sur le
cercle du diamètre primitif
Exemple : Séquences CN
53 CYCL DEF 220 CERCLE DE TROUS
Q216=+50
;CENTRE 1ER AXE
Q217=+50
;CENTRE 2ÈME AXE
Q244=80
;DIA. CERCLE PRIMITIF
Q245=+0
;ANGLE INITIAL
Q246=+360 ;ANGLE FINAL
Q247=+0
;INCRÉMENT ANGULAIRE
Q241=8
;NOMBRE D'USINAGES
Q200=2
;DISTANCE D'APPROCHE
Q203=+30
;COORD. SURFACE PIÈCE
Q204=50
;SAUT DE BRIDE
Q301=1
;DÉPLAC. HAUT. SÉCU.
Q365=0
;TYPE DÉPLACEMENT
X
Z
Q200
Q203
Q204
