HEIDENHAIN iTNC 530 345
14.4 R
O
T
A
TION DE BA
SE à par
tir de
deux t
e
nons (cy
c
le 402, DIN/ISO: G402)

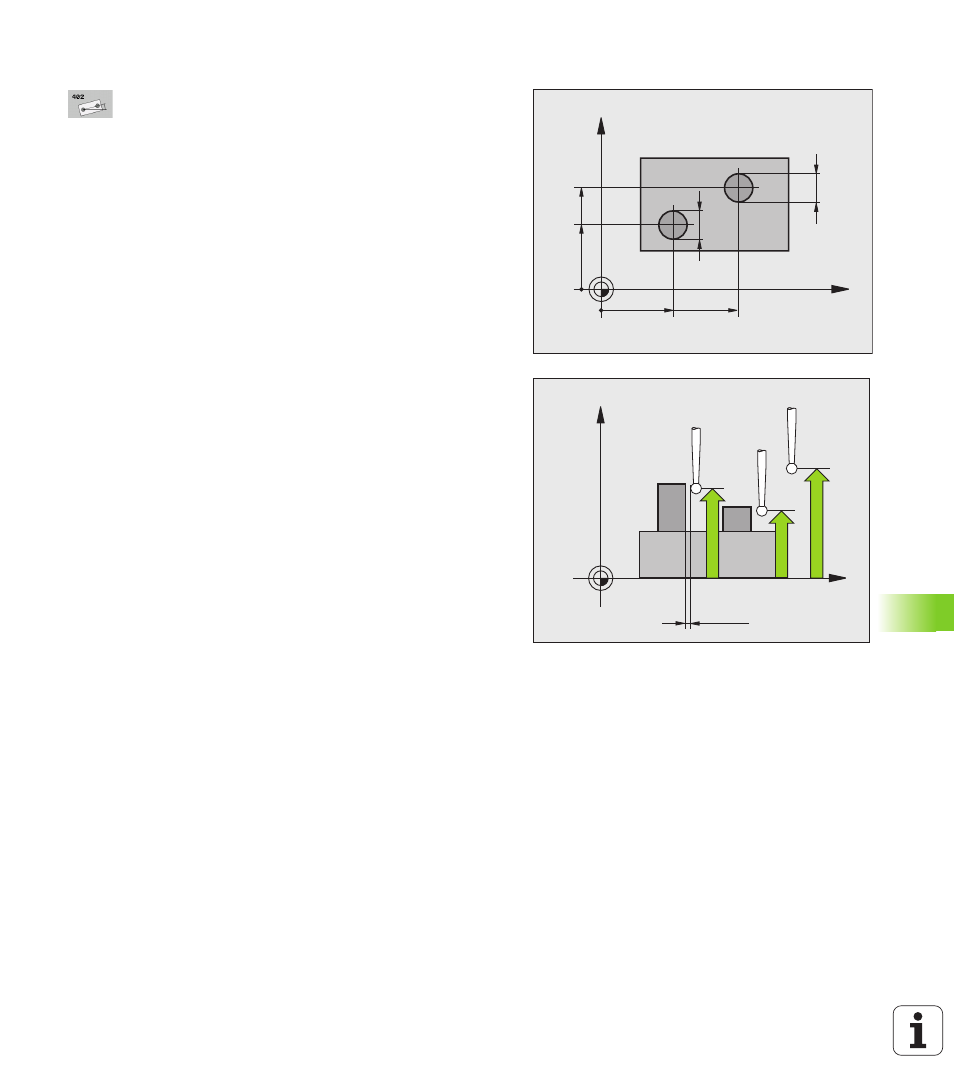

Paramètres du cycle
 1er tenon : centre sur 1er axe (en absolu) : centre
du 1er tenon dans l'axe principal du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
 1er tenon : centre sur 2ème axe Q269 (en absolu) :
centre du 1er tenon dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 Diamètre tenon 1 Q313 : diamètre approximatif du
1er tenon. Introduire de préférence une valeur plus
grande. Plage d’introduction 0 à 99999,9999
 Haut. mes. tenon 1 dans axe TS Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure du tenon
1. Plage d'introduction -99999,9999 à 99999,9999
 2ème tenon : centre sur 1er axe Q270 (en absolu) :
centre du 2ème tenon dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 2ème tenon : centre sur 2ème axe Q271 (en absolu) :
centre du 2ème tenon dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
 Diamètre tenon 2 Q314 : diamètre approximatif du
2ème tenon. Introduire de préférence une valeur plus
grande. Plage d’introduction 0 à 99999,9999
 Haut. mes. tenon 2 dans axe TS Q315 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure du tenon
2. Plage d'introduction -99999,9999 à 99999,9999
 Distance d'approche Q320 (en incrémental) :
Distance supplémentaire entre le point de mesure et
la bille du palpeur. Le paramètre Q320 vient s'ajouter
à PM6140. Plage de saisie de 0 à 99999,9999 ou
PREDEF
 Hauteur de sécurité Q260 (en absolu) : Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (élément de serrage). Plage de
saisie -99999,9999 à 99999,9999, sinon PREDEF
X
Y
Q271
Q269
Q268 Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
