HEIDENHAIN iTNC 530 (60642x-04) Cycle programming Manuel d'utilisation
Page 426
426
Cycles palpeurs : contrôle automatique des pièces
16.5 MESURE TR
OU (cy
c
le
421, DIN/ISO:
G421)

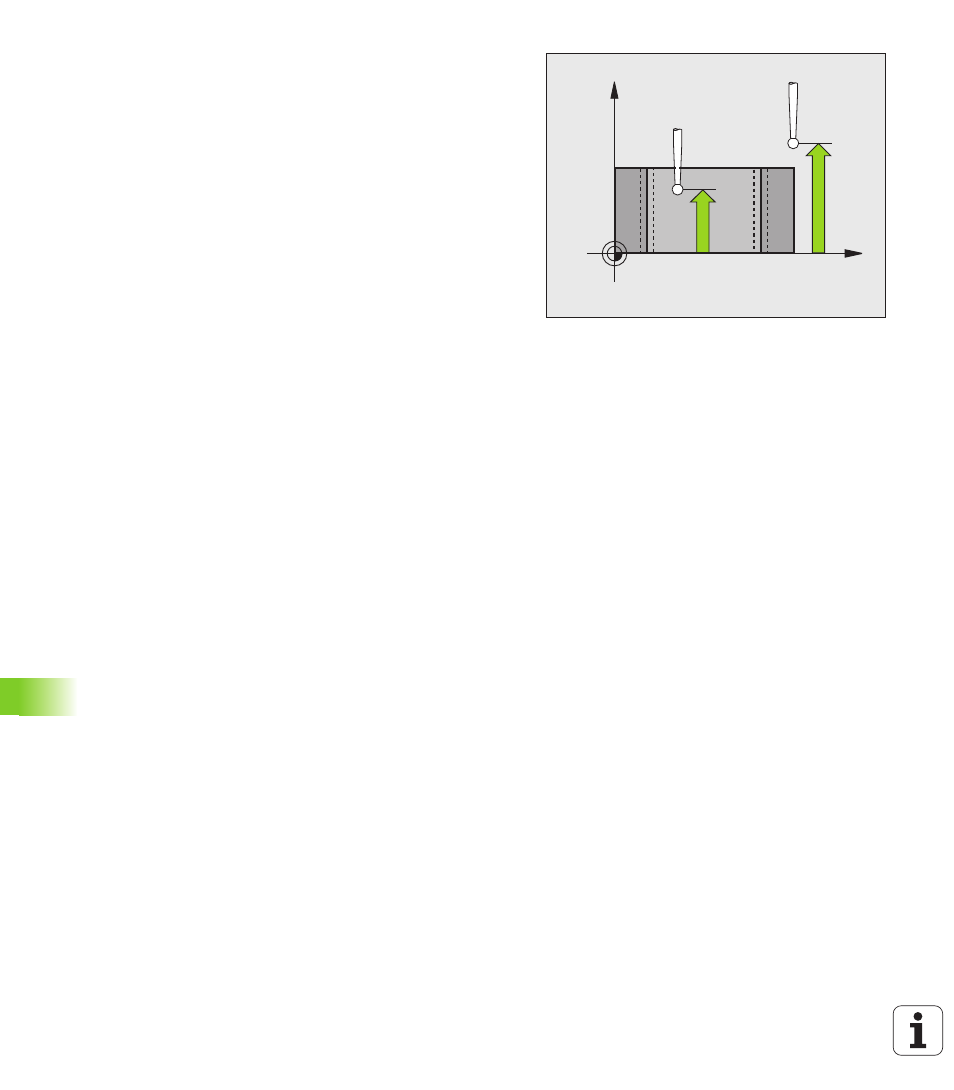

Hauteur mesure dans axe palpage
Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
Distance d'approche
Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 s'additionne à PM6140.
Plage d’introduction : 0 à 99999,9999, ou PREDEF
Hauteur de sécurité
Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de serrage). Plage
d’introduction -99999,9999 à 99999,9999, ou PREDEF
Déplacement haut. sécu.
Q301 : définir comment le
palpeur doit se déplacer entre les points de mesure :
0 : entre les points de mesure, à la hauteur de mesure
1 : entre les points de mesure, à la hauteur de
sécurité
En alternative PREDEF
Cote max. du trou
Q275 : diamètre max. autorisé
pour le trou (poche circulaire). Plage d’introduction 0
à 99999,9999
Cote min. du trou
Q276 : diamètre min. autorisé pour
le trou (poche circulaire). Plage d’introduction 0 à
99999,9999
Tolérance centre 1er axe
Q279 : écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d’introduction 0 à 99999,9999
Tolérance centre 2ème axe
Q280 : écart de position
autorisé dans l'axe secondaire du plan d'usinage.
Plage d’introduction 0 à 99999,9999
X
Z
Q261
Q260
