146 Cycles d'usinage : fraisage de poches / tenons / rainures
5.3 POCHE CIR
C
ULAIRE (c
y
c
le 252, DIN/ISO:
G252)
Paramètres du cycle
 Opérations d'usinage (0/1/2) Q215 : Définir les
opérations d'usinage :
0 : Ebauche et finition
1 : Ebauche seulement
2 : Finition seulement
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie.
 Diamètre du cercle Q223: Diamètre de la poche
terminée. Plage d'introduction 0 à 99999,9999
 Surépaisseur finition latérale Q368 (en
incrémental) : surépaisseur de finition dans le plan
d'usinage. Plage de saisie 0 à 99999,9999
 Avance de fraisage Q207 : vitesse de déplacement
de l'outil lors du fraisage (en mm/min). Plage de saisie
de 0 à 99999,999 ou FAUTO, FU, FZ.
 Mode fraisage Q351 : type de fraisage avec M3 :
+1 = fraisage en avalant
–1 = fraisage en opposition
+0 = fraisage en avalant ; la TNC conserve le mode
Fraisage en avalant même si la mise en miroir est
activée.
Sinon PREDEF
 Profondeur Q201 (en incrémental) : distance entre la
surface de la pièce et le fond de la poche. Plage de
saisie -99999,9999 à 99999,9999
 Profondeur de passe Q202 (en incrémental) : distance
parcourue par l'outil en une passe. Entrer une valeur
supérieure à 0. Plage de saisie 0 à 99999,9999
 Surép. finition en profondeur Q369 (en
incrémental) : surépaisseur de finition pour la
profondeur. Plage de saisie 0 à 99999,9999
 Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors de son déplacement à la
profondeur (en mm/min). Plage de saisie de 0 à
99999,999 ou FAUTO, FU, FZ.
 Passe de finition Q338 (en incrémental) : distance
parcourue par l'outil dans l'axe de broche lors de la
finition. Q338=0 : finition en une seule passe. Plage
de saisie 0 à 99999,9999

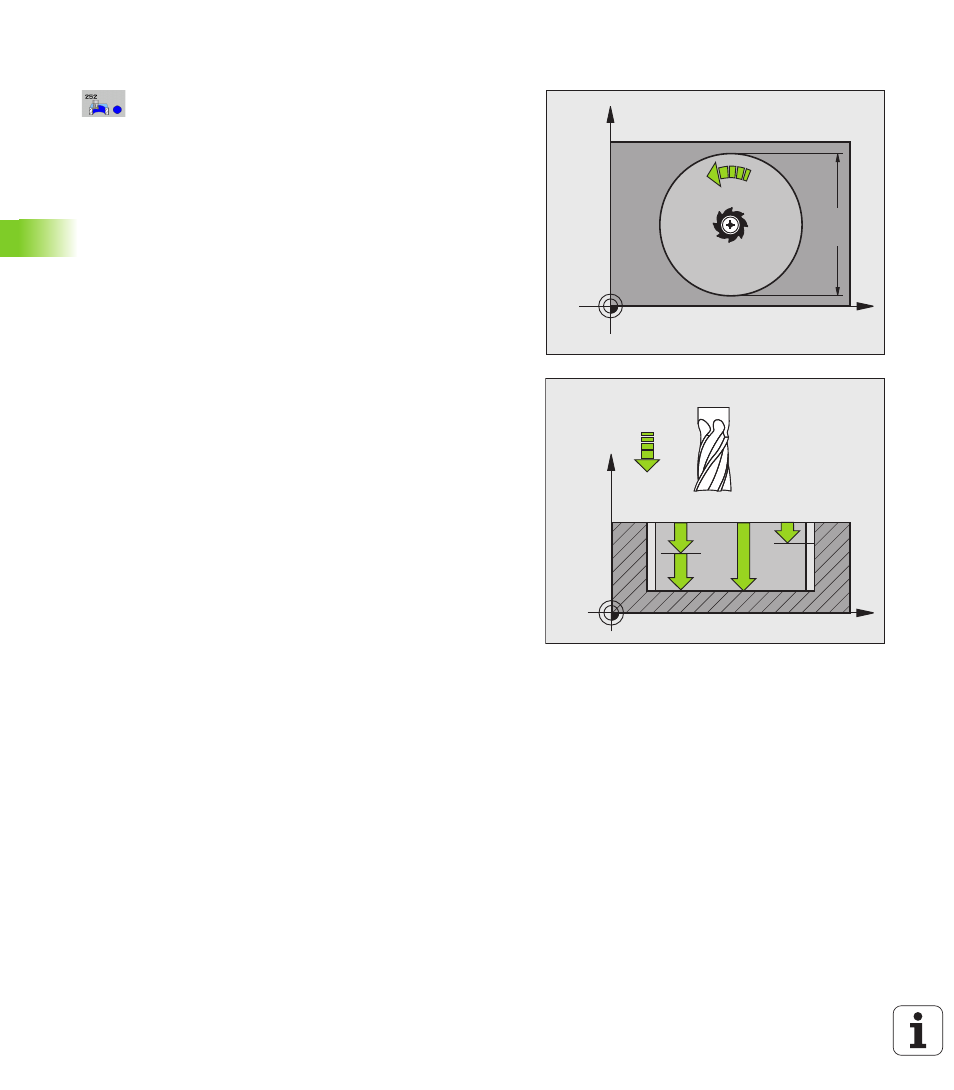

X
Y
Q207
Q223
X
Z
Q201
Q206
Q202
Q338
