HEIDENHAIN 530 (340 49x-07) Cycle programming - Manuel (Page 89)

HEIDENHAIN iTNC 530 89
3.6 PER
CA
GE UNIVER
SEL (cy
c
le
203, DIN/ISO: G203)

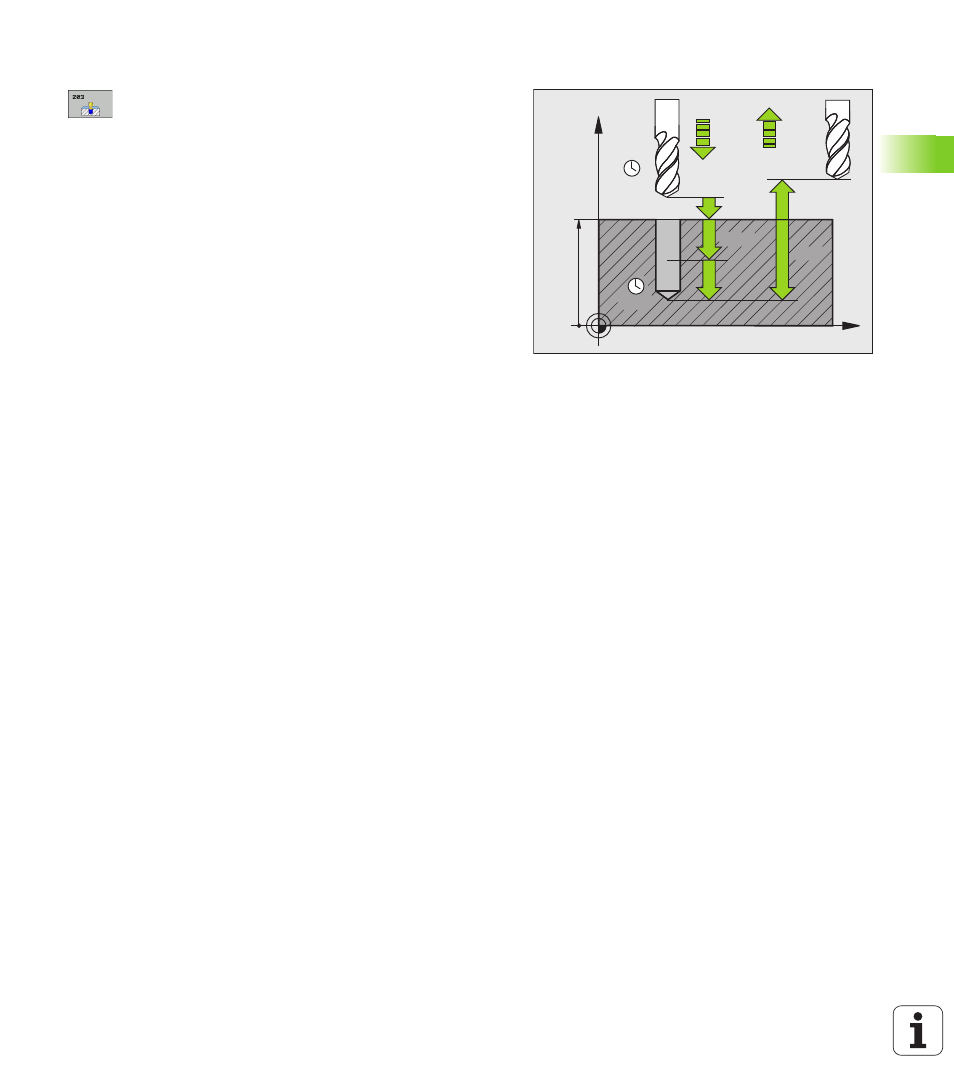

Paramètres du cycle
U Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction : 0 à 99999,9999, en
alternative PREDEF
U Profondeur Q201 (en incrémental) : distance entre la
surface de la pièce et le fond du trou (pointe conique
du foret). Plage d'introduction -99999,9999 à
99999,9999
U Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999, en alternative
FAUTO
, FU
U Profondeur de passe Q202 (en incrémental) : distance
parcourue par l'outil en une passe. Plage
d'introduction 0 à 99999,9999. La profondeur n'est
pas forcément un multiple de la profondeur de passe.
L'outil se déplace en une passe à la profondeur
lorsque :
„ la profondeur de passe est égale à la profondeur
„ la profondeur de passe est supérieure à la
profondeur et si aucun brise-copeaux n'a été défini
simultanément
U Temporisation en haut Q210 : durée en secondes de
rotation à vide de l'outil à la distance d'approche pour
que la TNC dégage les copeaux. Plage d’introduction
0 à 3600,0000, en alternative PREDEF
U Coord. surface pièce Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (dispositif de fixation) Plage
d’introduction : 0 à 99999,9999, en alternative PREDEF
U Valeur réduction Q212 (en incrémental) : après
chaque passe, la TNC diminue la profondeur de passe
de cette valeur. Plage d’introduction 0 à 99999,9999
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
