18.4 MESURE CINEMATIQUE (cycle
451, DIN/ISO: G451, option)
Déroulement du cycle
Le cycle palpeur 451 vous permet de contrôler et, si nécessaire,

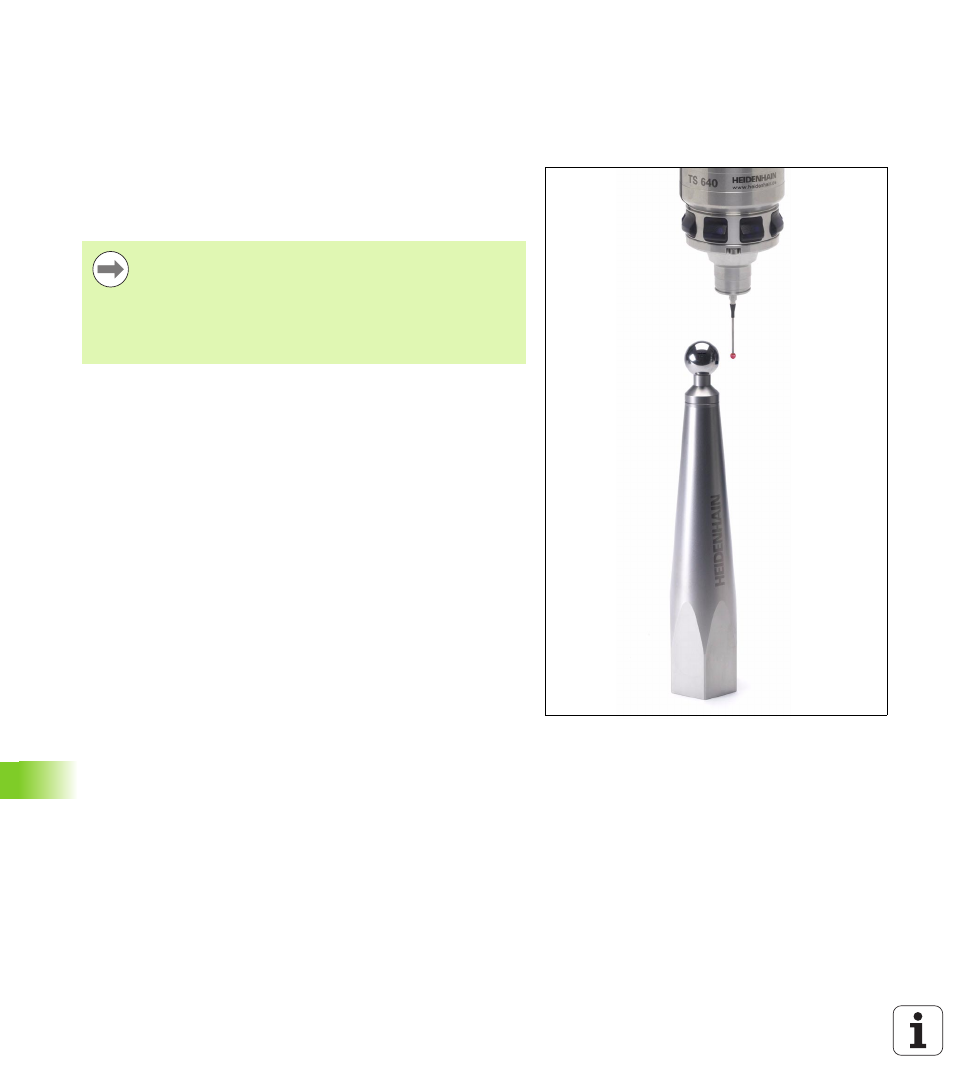

optimiser la cinématique de votre machine. A l'aide d'un palpeur 3D
TS, vous mesurez une bille étalon HEIDENHAIN que vous fixez sur la
table de la machine.
La TNC détermine la précision statique d'inclinaison. Le logiciel
minimise les erreurs dans l'espace résultant des déplacements
d'inclinaison et, à la fin de la mesure, mémorise automatiquement la
géométrie de la machine dans les constantes-machine
correspondantes de la description cinématique.
1 Fixer la bille étalon, attention au risque de collision
2 En mode Manuel, initialiser le point d'origine au centre de la bille.
Ou si vous avez défini Q431=1 ou Q431=3 : dans l'axe du palpeur,
positionner celui-ci manuellement au dessus de la bille étalon et,
dans le plan d'usinage, au centre de la bille
3 Sélectionner le mode Exécution de programme et démarrer le
programme d'étalonnage
HEIDENHAIN préconise l'utilisation des billes-étalon
HEIDENHAIN KKH 250 (numéro de commande
655 475-01) ou KKH 100 (numéro de commande
655 475-02) qui possèdent une grande rigidité et sont
conçues spécialement pour l'étalonnage des machines.
Si vous êtes intéressés, merci de bien vouloir prendre
contact avec HEIDENHAIN.
