194 Cycles d'usinage: Contour de poche, tracé de contour
7.
3 Cont
ours super
posés

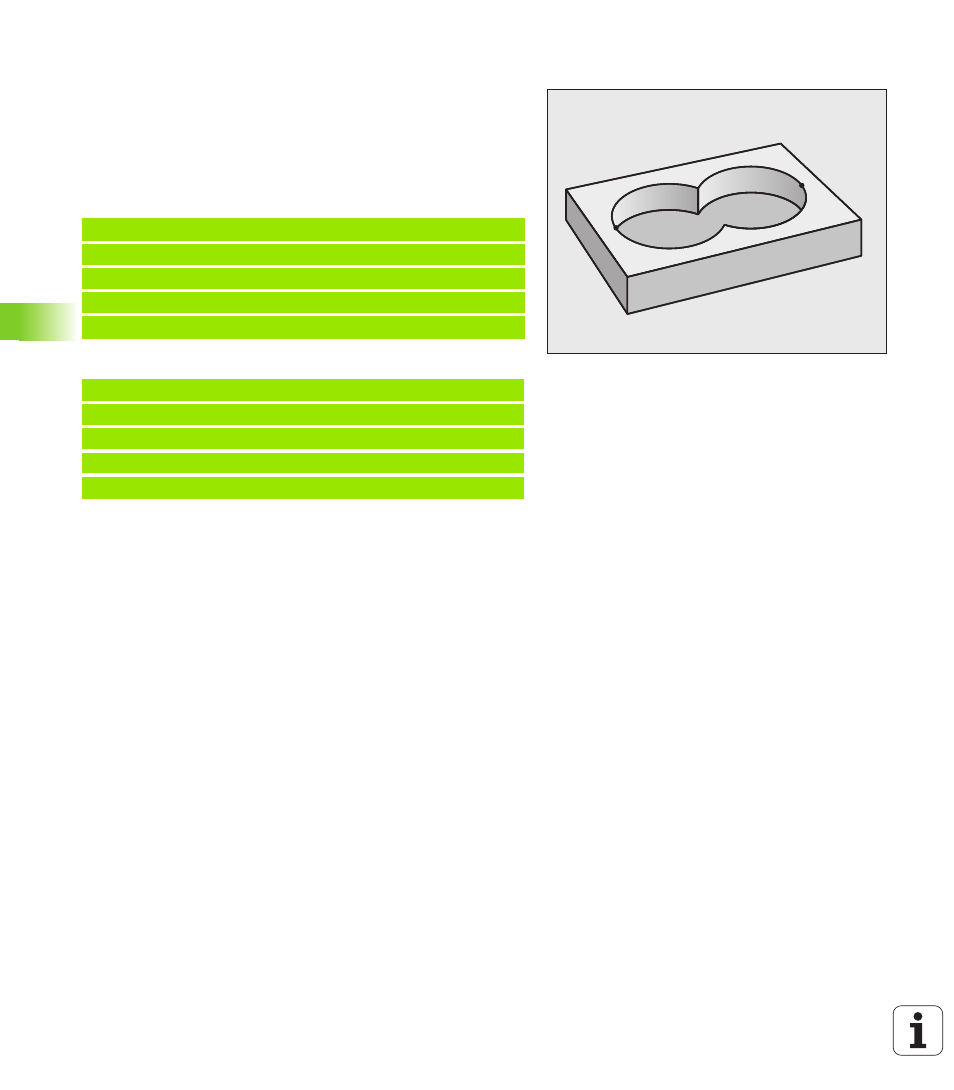

Surface „d'addition“
Les deux surfaces partielles A et B, y compris leurs surfaces
communes, doivent être usinées :
„ Les surfaces A et B doivent être des poches.
„ La première poche (dans le cycle 14) doit débuter à l’extérieur de la
seconde.
Surface A:
Surface B:
A
B
51 LBL 1
52 L X+10 Y+50 RR
53 CC X+35 Y+50
54 C X+10 Y+50 DR-
55 LBL 0
56 LBL 2
57 L X+90 Y+50 RR
58 CC X+65 Y+50
59 C X+90 Y+50 DR-
60 LBL 0
