HEIDENHAIN iTNC 530 347
14.5 R
O
T
A
TION DE BA
SE compensée a
v
ec ax
e r
o
tatif (cy
c
le 403,
DIN/ISO:
G403)
14.5 ROTATION DE BASE
compensée avec axe rotatif
(cycle 403, DIN/ISO: G403)

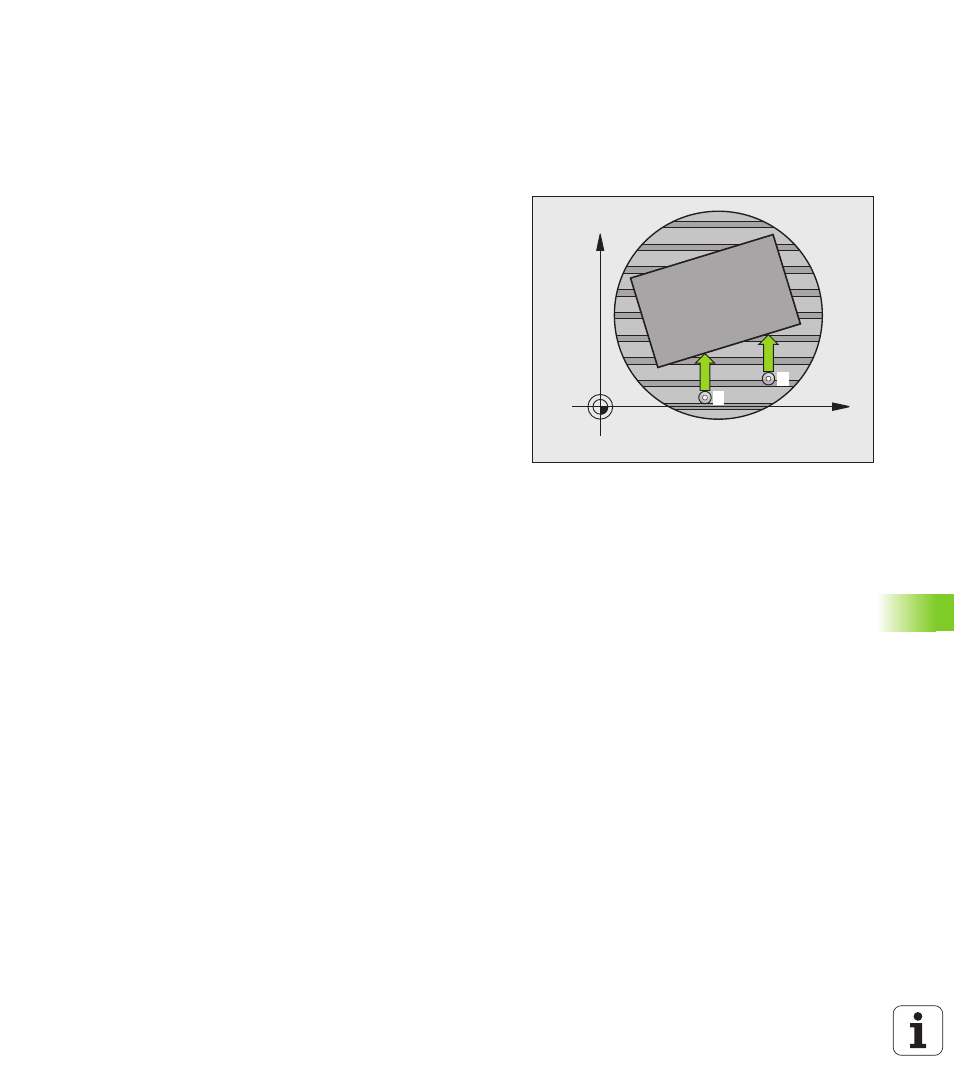

Déroulement du cycle
En mesurant deux points qui doivent être sur une droite, le cycle
palpeur 403 détermine le désalignement d'une pièce. La TNC
compense le désalignement de la pièce au moyen d'une rotation de
l'axe A, B ou C. La pièce peut être fixée n'importe où sur le plateau
circulaire.
1 La TNC positionne le palpeur en avance rapide (valeur issue de
PM6150) et, selon la logique de positionnement, (voir „Exécuter
les cycles palpeurs” à la page 334)au point de palpage
1 . Ce
faisant, la TNC décale le palpeur de la valeur de la distance
d'approche, dans le sens opposé au sens de déplacement défini
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120)
3 le palpeur se déplace ensuite au point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC rétracte le palpeur à la hauteur de sécurité et positionne
l'axe rotatif défini dans le cycle en fonction de la valeur calculée. En
option, vous pouvez mettre à 0 l'affichage après l'alignement
X
Y
1
2
