66 Utiliser les cycles d'usinage
2.3 Définition de motifs a
v
e
c P
A
T
TERN DEF

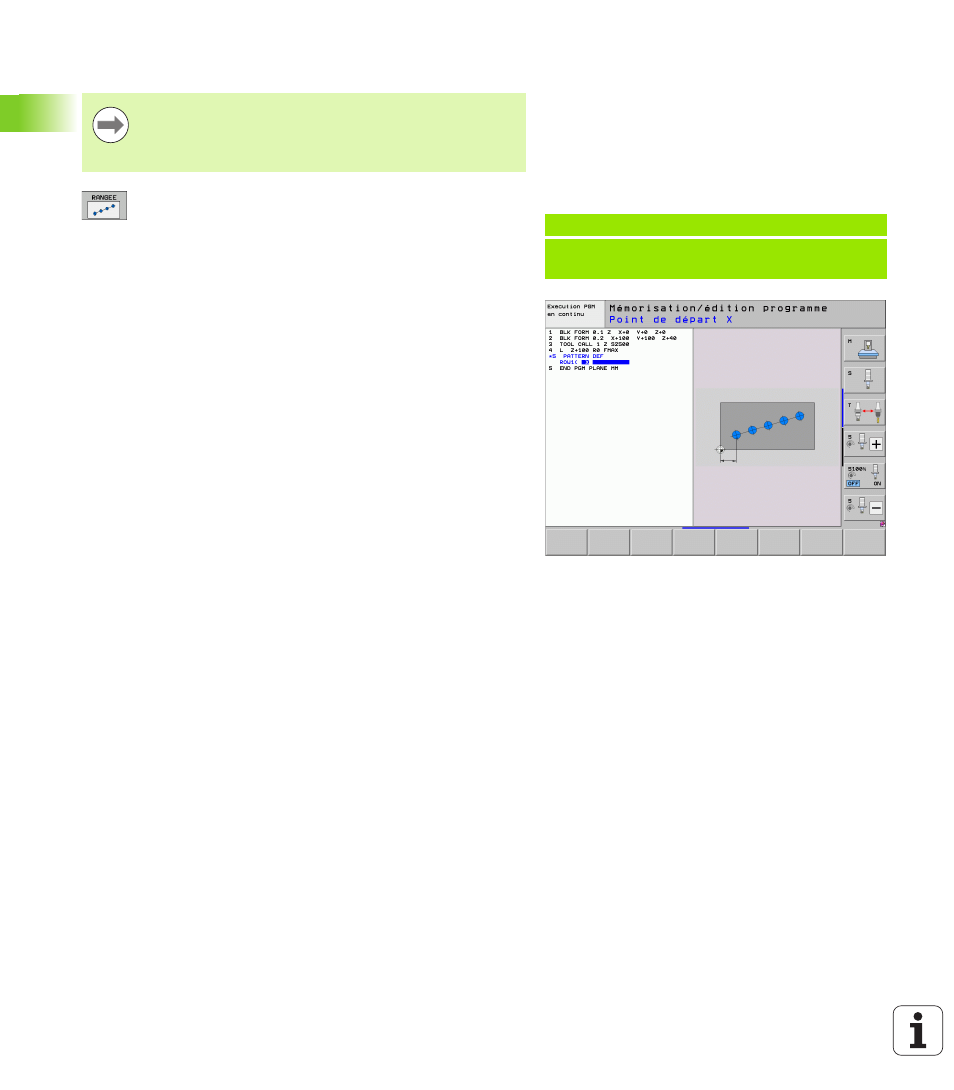

Définir une seule rangée
U Point initial X (en absolu): Coordonnée du point
initial de la rangée dans l'axe X
U Point initial Y (en absolu): Coordonnée du point
initial de la rangée dans l'axe Y
U Distance positions d'usinage (en incrémental) :
écart entre les positions d'usinage. Valeur positive ou
négative possible
U Nombre d'usinages : nombre total de positions
d'usinage
U Position angulaire de l'ensemble du motif (en
absolu) : angle de rotation dont le centre est le point
initial introduit. Axe de référence : axe principal du
plan d'usinage courant (p. ex. X avec l'axe d'outil Z).
Valeur positive ou négative possible
U Coordonnée surface pièce (en absolu) : introduire la
coordonnée Z à laquelle doit débuter l'usinage
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 qui est défini dans le cycle
d'usinage.
Exemple : Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
