404 Cycles palpeurs : initialisation automatique des points d'origine
15.13 PT DE REF SUR UN AXE (cy
c
le
41
9, DIN/ISO: G41
9
)
Paramètre du cycle
U 1er point mesure sur 1er axe Q263 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U 1er point mesure sur 2ème axe Q264 (en absolu) :
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Hauteur mesure dans axe palpage Q261 (en absolu) :
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental) :
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 s'additionne à PM6140.
Plage d’introduction : 0 à 99999,9999, en alternative
PREDEF
U Hauteur de sécurité Q260 (en absolu) : coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de fixation). Plage
d’introduction -99999,9999 à 99999,9999, en
alternative PREDEF
U Axe de mesure (1...3: 1=axe principal) Q272 : axe
sur lequel doit être effectuée la mesure :
1: axe principal = axe de mesure
2: axe secondaire = axe de mesure
3: axe palpeur = axe de mesure

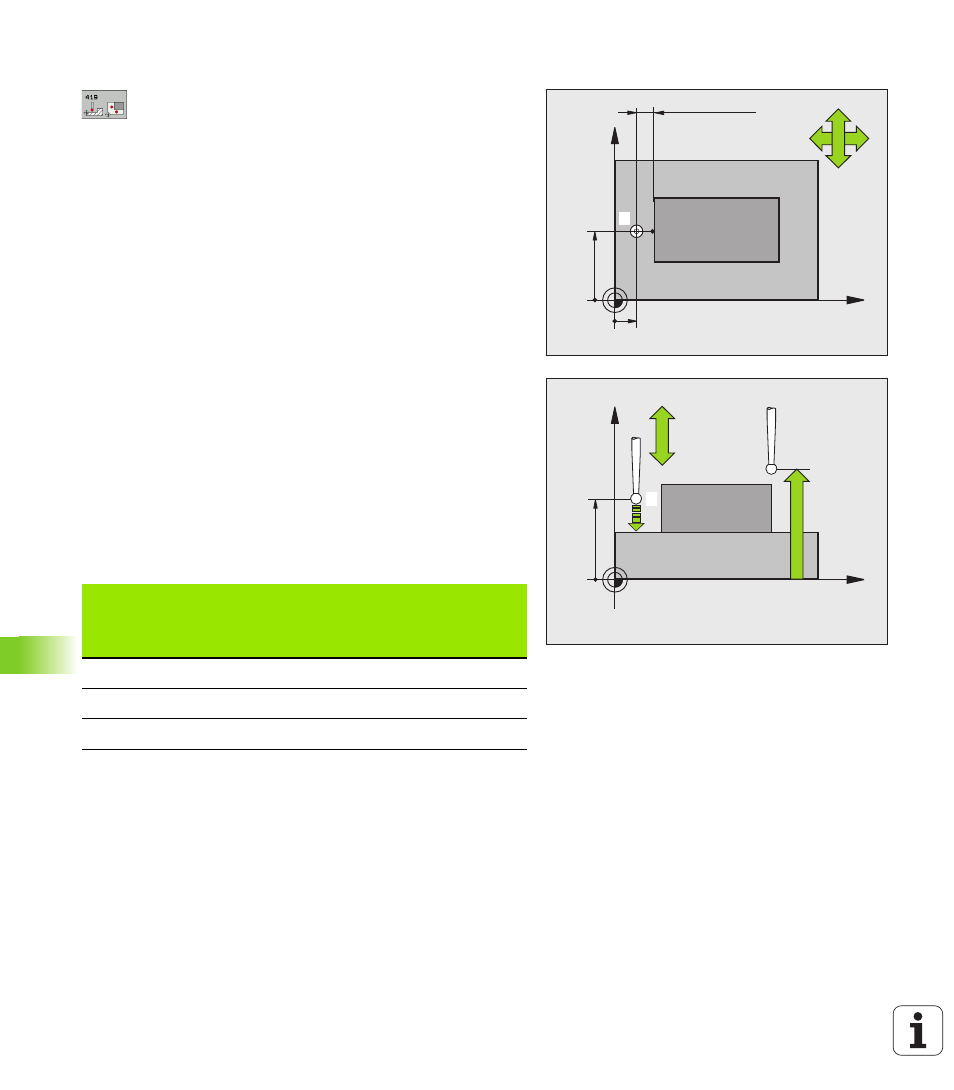

X
Y
Q264
Q263
+
–
– +
Q267
Q272=2
Q272=1
MP6140 + Q320
1
X
Z
Q260
Q261
+
–
Q272=1
Q272=3 Q267
1
Affectation des axes
Axe palpeur actif:
Q272 = 3
Axe principal
correspondant :
Q272= 1 Axe secondaire
correspondant :
Q272= 2
Z X Y
Y Z X
X Y Z
