80 Cycles d'usinage : perçage
3.3 PER
C
A
G
E (cy
c
le 20
0)

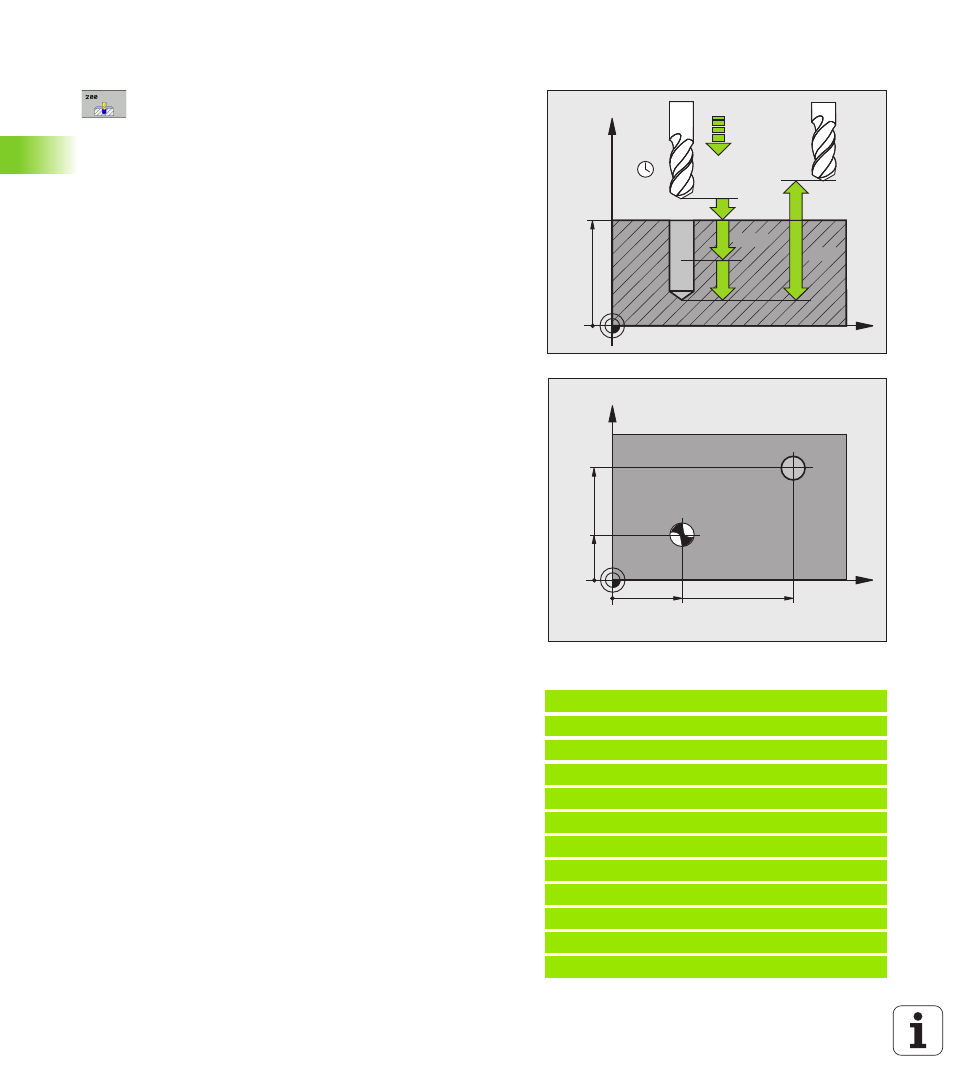

Paramètres du cycle
U Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce ; introduire une valeur positive. Plage
d’introduction : 0 à 99999,9999, en alternative PREDEF
U Profondeur Q201 (en incrémental) : distance entre la
surface de la pièce et le fond du trou (pointe conique
du foret). Plage d’introduction -99999,9999 à
99999,9999
U Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999, en alternative
FAUTO
, FU
U Profondeur de passe Q202 (en incrémental) : distance
parcourue par l'outil en une passe. Plage
d'introduction 0 à 99999,9999. La profondeur n'est
pas forcément un multiple de la profondeur de passe.
L'outil se déplace en une passe à la profondeur
lorsque :
„ la profondeur de passe est égale à la profondeur
„ la profondeur de passe est supérieure à la
profondeur
U Temporisation en haut Q210 : durée en secondes de
rotation à vide de l'outil à la distance d'approche après
la sortie du trou pour dégager les copeaux. Plage
d’introduction 0 à 3600,0000, en alternative PREDEF
U Coord. surface pièce Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage d’introduction
-99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (dispositif de fixation) Plage
d’introduction : 0 à 99999,9999, en alternative PREDEF
U Temporisation au fond Q211 : durée en secondes de
rotation à vide de l'outil au fond du trou. Plage
d’introduction 0 à 3600,0000, en alternative PREDEF
Exemple : Séquences CN
11 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=-15 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+20 ;COORD. SURFACE PIÈCE
Q204=100 ;SAUT DE BRIDE
Q211=0.1 ;TEMPO. AU FOND
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
