HEIDENHAIN 530 (340 49x-07) Cycle programming - Manuel (Page 103)

HEIDENHAIN iTNC 530 103
3.1
0
PER
CA
GE MONOLEVRE (cy
c
le
241, DIN/ISO: G241)
Paramètres du cycle
U Distance d'approche Q200 (en incrémental) :
distance entre la pointe de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999, en
alternative PREDEF
U Profondeur Q201 (en incrémental) : distance entre la
surface de la pièce et le fond du trou. Plage
d'introduction -99999,9999 à 99999,9999
U Avance plongée en profondeur Q206 : vitesse de
déplacement de l'outil lors du perçage, en mm/min.
Plage d'introduction 0 à 99999,999, en alternative
FAUTO
, FU
U Temporisation au fond Q211 : durée en secondes de
la rotation à vide de l'outil au fond du trou. Plage
d’introduction 0 à 3600,0000, en alternative PREDEF
U Coord. surface pièce Q203 (en absolu) : coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental) : coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (dispositif de fixation) Plage
d’introduction 0 à 99999,9999, en alternative PREDEF
U Point de départ plus profond Q379 (en incrémental,
se réfère à la surface de la pièce) : point de départ du
perçage effectif. La TNC se déplace en avance de
pré-positionnement
de la distance d'approche
jusqu'au point de départ plus profond. Plage
d’introduction 0 à 99999,9999
U Avance de prépositionnement Q253 : vitesse de
déplacement de l'outil en mm/min. lors du
positionnement de la distance d'approche jusqu'au
point de départ plus profond si la valeur introduite
pour Q379 est différente de 0. Plage d’introduction:
0 à 99999,999, en alternative FMAX, FAUTO, PREDEF
U Avance retrait Q208 : vitesse de déplacement de
l'outil en sortie de perçage, en mm/min. Si vous
introduisez Q208 = 0, l'outil sort alors avec l'avance
de perçage Q206. Plage d’introduction: 0 à
99999,999, en alternative FMAX, FAUTO, PREDEF
X
Z

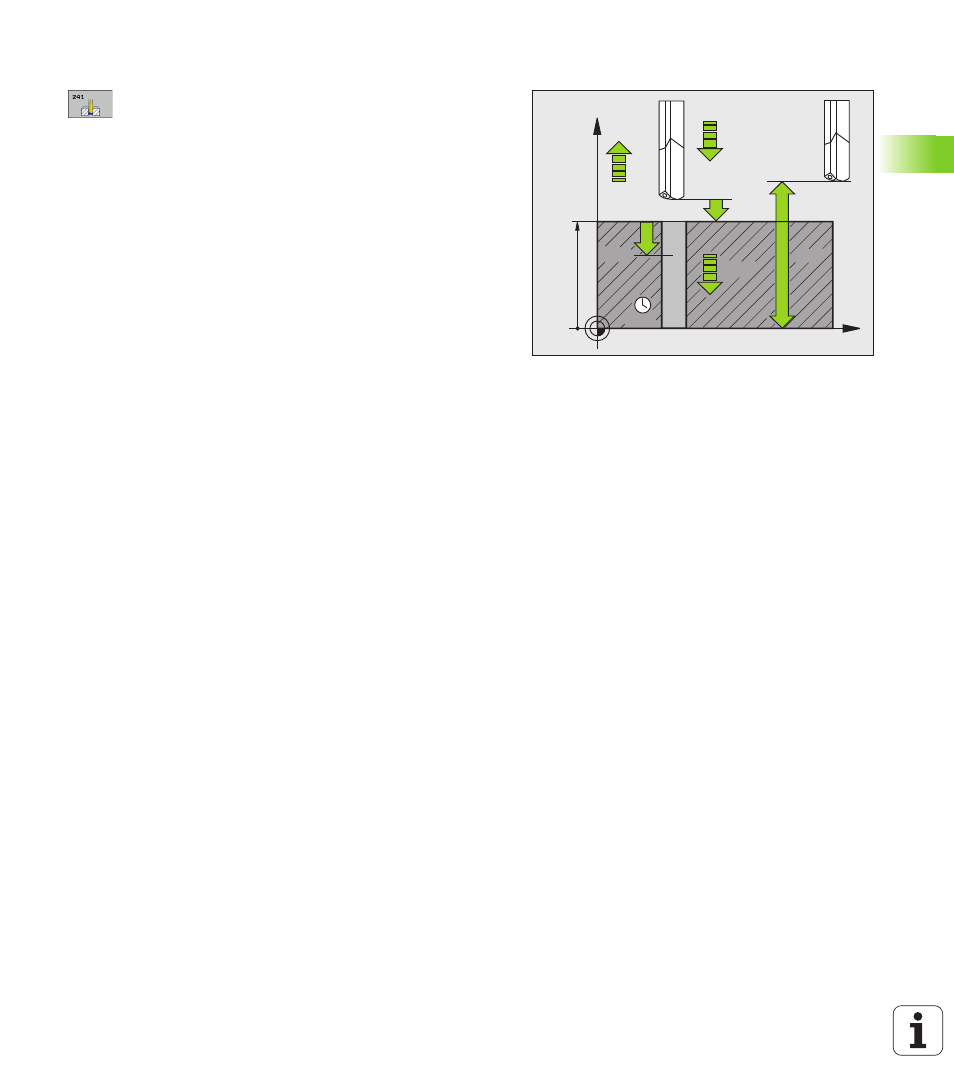

Q200
Q201
Q253
Q203
Q204
Q211
Q208
Q206
Q379
