• Pour connecter un système 7.1 canaux avec des enceintes surround arrières, voir page 5.
• Pour la méthode de connexion du téléviseur, voir page 7.
n Exemple de connexions à un amplificateur de puissance Marantz MM7055 et MM7025

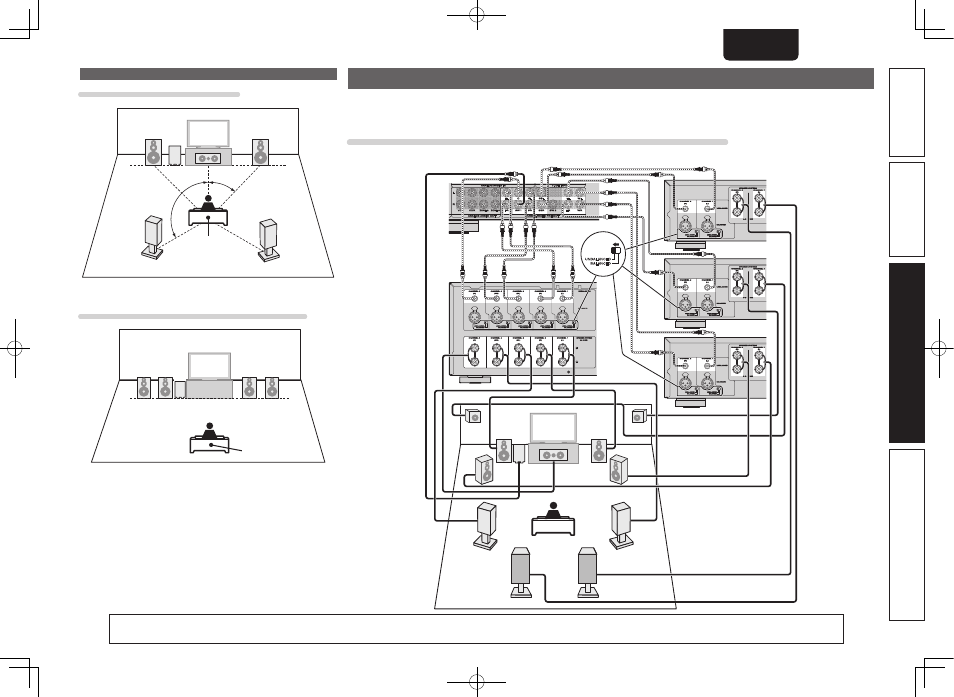

Connexion 7.1 canaux (enceinte arrière surround / avant haute / avant large)
Pour la lecture 7.1 canaux (enceinte arrière surround / avant haute / avant large), réglez “Configuration de “Amp Assign”” (vpage 52) sur
“Normal”.
FL FR
C
SBL SBR
SL SR
SW
FWR FWL
FHR FHL
BALANCED
UNBALANCED
G MM7025H
G MM7025H
G MM7025H
G MM7055H
Pour les valeurs d’impédance des enceintes et les branchements des câbles d’enceintes, consultez le mode d'emploi de l'amplificateur de
puissance.
Installation
En cas d’installation 5.1 canaux
FL FR
SW
C
SL SR
z 1
z 2
Position
d’écoute
z 1 22˚ – 30˚ z 2 120˚
En cas d’installation des enceintes avant A/B
FR(A) FR(B)
SW
FL(B) FL(A)
Position d’écoute
FL Enceinte avant (G) SBL Enceinte surround arrière (G)
FR Enceinte avant (D) SBR Enceinte surround arrière (D)
C Enceinte centrale FHL Enceinte avant-haut (G)
SW Subwoofer FHR Enceinte avant-haut (D)
SL Enceinte surround (G) FWL Enceinte larges avant (G)
SR Enceinte surround (D) FWR Enceinte larges avant (D)
SB Enceintes surround arrière
