Connexion
La section “Version simplifiée” présente les méthodes d’installation, de connexion et de configuration des enceintes pour un système 7.1 canaux avec des enceintes
surround arrières. Pour installer, connecter, et configurer des enceintes pour un système différent (avec des enceintes surround arrières), voir la page 48.
n

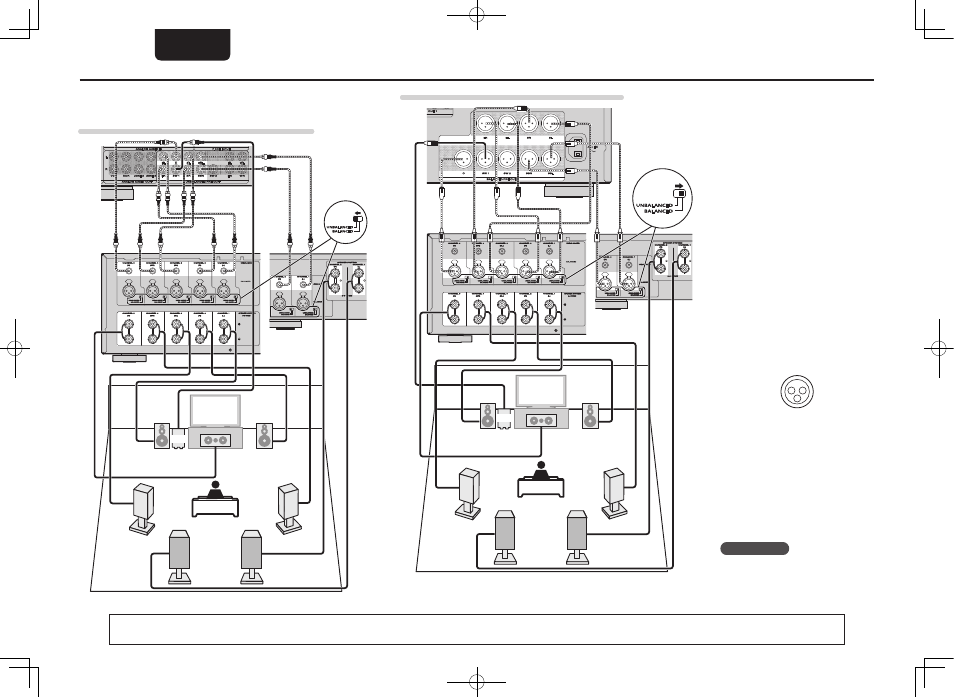

Exemple de connexions à un amplificateur de puissance
Marantz MM7055 et MM7025
Connexion de la prise de unbalanced PRE OUT
SBL
SBR
FL
FR
C
SL
SR
SW
Câbles d’enceinte
(vendus
séparément)
Câble audio
(vendus
séparément)
Subwoofer avec
amplificateur intégré
G
MM7055H
G
MM7025H
Connexion de la prise de balanced PRE OUT
SBL
SBR
FL
FR
C
SL
SR
SW
Câbles d’enceinte
(vendus
séparément)
Câble audio
(vendus séparément)
Subwoofer avec
amplificateur intégré
G
MM7055H
G
MM7025H
G
Affectation des broches du
connecteur AV7005 XLRH
1
2
3
q
GND (Masse)
w
HOT (Chaud)
e
COLD (Froid)
L’affectation des broches de cet appareil
utilise la méthode européenne.
Dans la méthode américaine,
w
représente COLD, et
e
HOT.
Si vous connectez un appareil qui utilise le
type d’organisation de broches
américain, remplacez les broches
w
et
e
à une extrémité du câble symétrique.
REMARQUE
Ne reliez pas HOT et GND ou COLD et
GND pour utiliser l’appareil.
