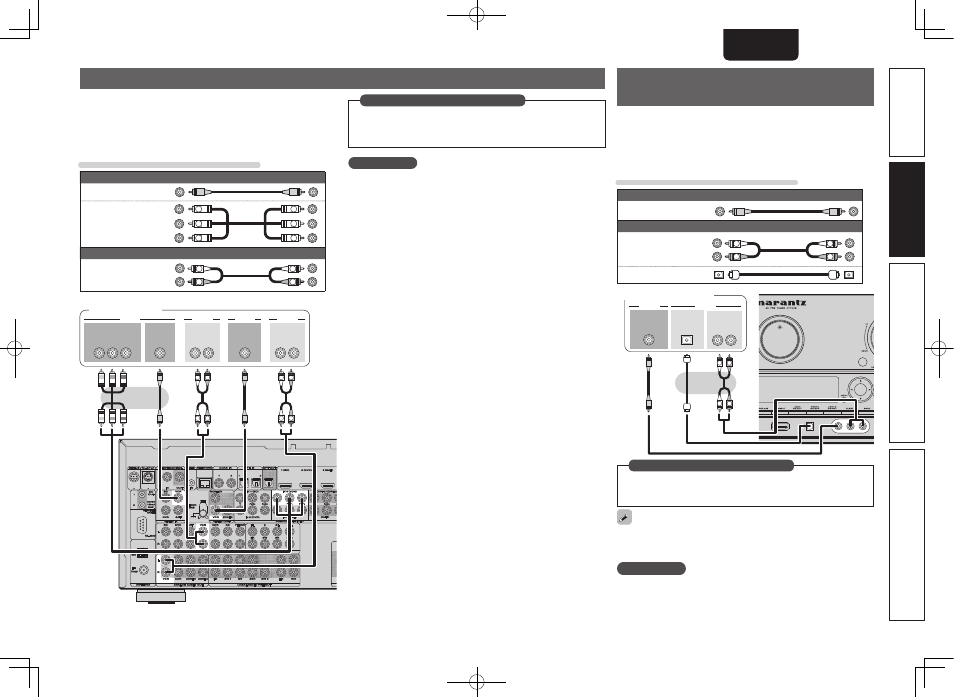

Connexion d’un magnétoscope
• Vous ne pouvez enregistrer les vidéos que sur une cassette vidéo.
• Sélectionnez la prise à utiliser et branchez l’appareil.
• Pour l’enregistrement des signaux audio analogiques, utilisez la
connexion analogique.
• Pour les instructions sur les connexions HDMI, voir “Connexion d’un
matériel compatible HDMI” (vpage 15).
Câbles utilisés pour les connexions
Câble vidéo (vendus séparément)
Câble vidéo (Jaune)
Câble vidéo
composante
Y
P B
P R
Y
P B
P R
(Vert)
(Bleu)
(Rouge)
Câble audio (vendus séparément)
Câble audio
(Blanc)
(Rouge) R
L
R
L
R L
R L
R L
R L
R L R L
OUT IN
AUDIO AUDIO VIDEO VIDEO
IN
AUDIO AUDIO
OUT
VIDEO VIDEO COMPONENT VIDEO
Y P B P R
OUT
Magnétoscope
Effectuez ce réglage pour changer la borne d’entrée numérique ou
la borne d’entrée vidéo composante à laquelle la source d’entrée est
affectée.
“Input Assign” (vpage 68)
Effectuez les réglages nécessaires
REMARQUE
Pour enregistrer des signaux vidéo par le biais de cet appareil, utilisez
le même type de câble vidéo pour la connexion entre cet appareil et
le lecteur que celui utilisé pour la connexion entre cet appareil et le
magnétoscope.
Connexion d’un caméscope
numérique
• Vous allez pouvoir apprécier pleinement l’image et le son d’un
caméscope numérique.
• Vous pouvez jouer en connectant une console de jeu via la borne
d’entrée AUX1. Pour ce faire, sélectionnez la source d’entrée “AUX1”.
• Pour les instructions sur les connexions HDMI, voir “Connexion d’un
matériel compatible HDMI” (vpage 15).
Câbles utilisés pour les connexions
Câble vidéo (vendus séparément)
Câble vidéo (Jaune)
Câble audio (vendus séparément)
Câble audio
(Blanc)
(Rouge) R
L
R
L
Câble optique
R L
R L
OUT
VIDEO
VIDEO
R L
AUDIO
OUT
OPTICAL
OUT
AUDIO
Caméscope numérique
Réglez ce paramètre pour changer le connecteur d’entrée
numérique auquel est assignée la source d’entrée.
“Input Assign” (vpage 68)
Effectuez les réglages nécessaires
La borne d’entrée OPTICAL du panneau avant est affichée en tant
que “OPT3” dans le paramètre “Input Setup” – “Input Assign”
(vpage 68) du menu.
REMARQUE
Lorsqu’un signal vidéo qui n’est pas standard et provient d’une
machine de jeu ou d’une source autre, est appliqué à l’entrée, la
fonction de conversion vidéo peut ne pas jouer son rôle. Dans ce cas,
utilisez la sortie moniteur de la même borne comme entrée.
