EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 87
Installation
Interface lève-torche
Câble d’interface lève-torche
Le câble d’interface lève-torche est un câble D-sub à 9 contacts qui relie l’interface lève-torche de la CNC
et le Sensor Ti.

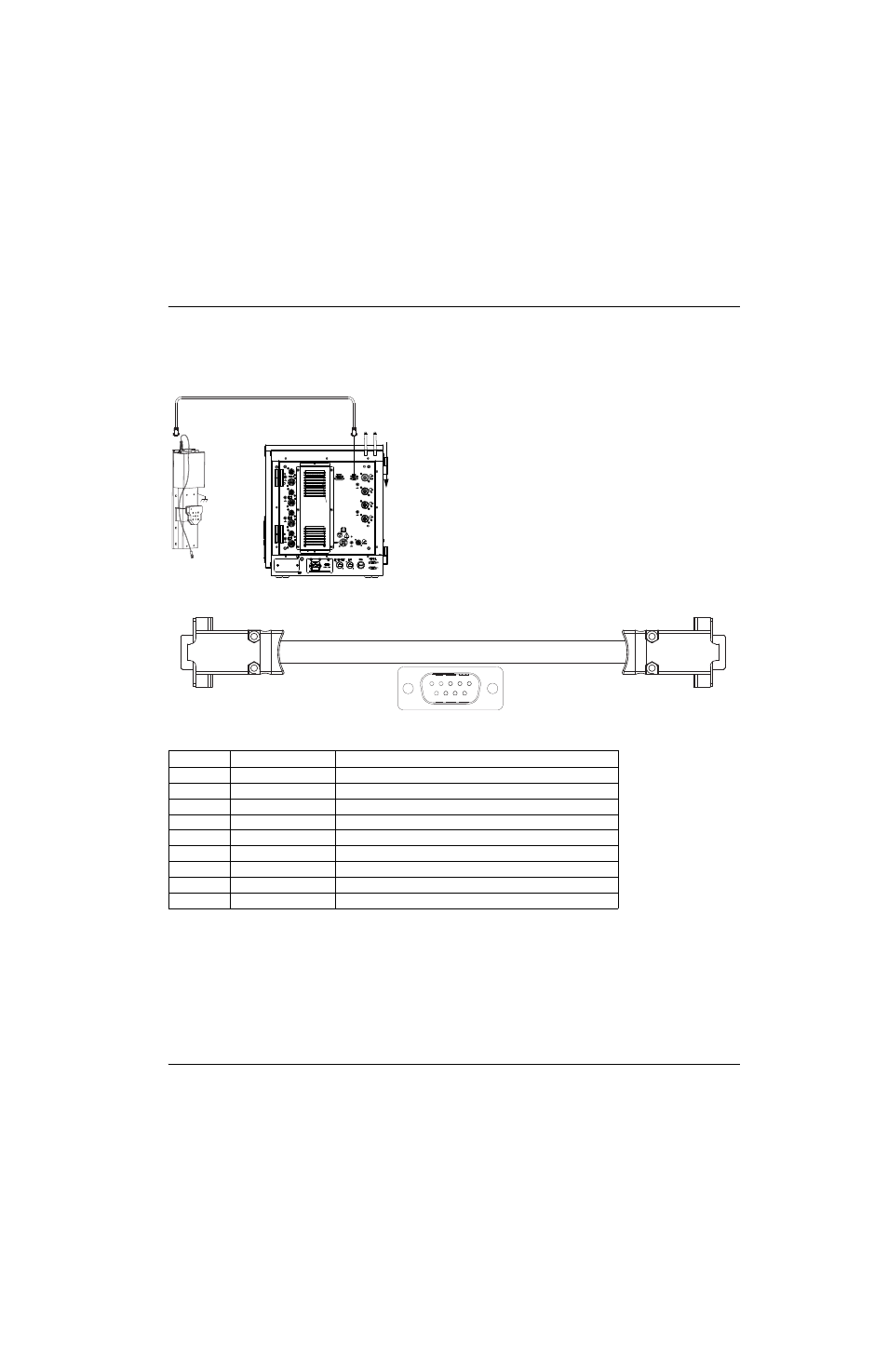

Figure 49 Câble d’interface lève-torche vers le Sensor Ti
Figure 50 Câble d’interface lève-torche
Tableau 21 Brochage pour câble d’interface lève-torche
N° contact Couleur du fil Signal
1 Noir + 12 V
2 Blanc Contacteur fin de course inférieure
3 Rouge Contacteur fin de course supérieure
4 Vert Interrupteur de décrochage
5 Marron Champ commun
6 Bleu Champ commun
7 Orange Contact de la plaque – 12 V
8 Jaune Contact de la plaque capteur
9 Violet Contact de la plaque commun
Câble du lève-torche
Sensor Ti
Diamètre = 6,197 mm
Rayon de courbure = 150 mm
1
9
5
6
