EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 61
Installation
Connexion de moteur
Configuration des axes
L’EDGE Pro Ti prend en charge des moteurs c.c. à balais et sans balais. Utiliser le commutateur DIP situé sur le circuit
imprimé du servo Ti (141281) pour sélectionner le type de moteur pour chaque axe. S’assurer que le numéro et le type
d’axe à l’arrière du boîtier correspondent au numéro d’axe sur le commutateur DIP.

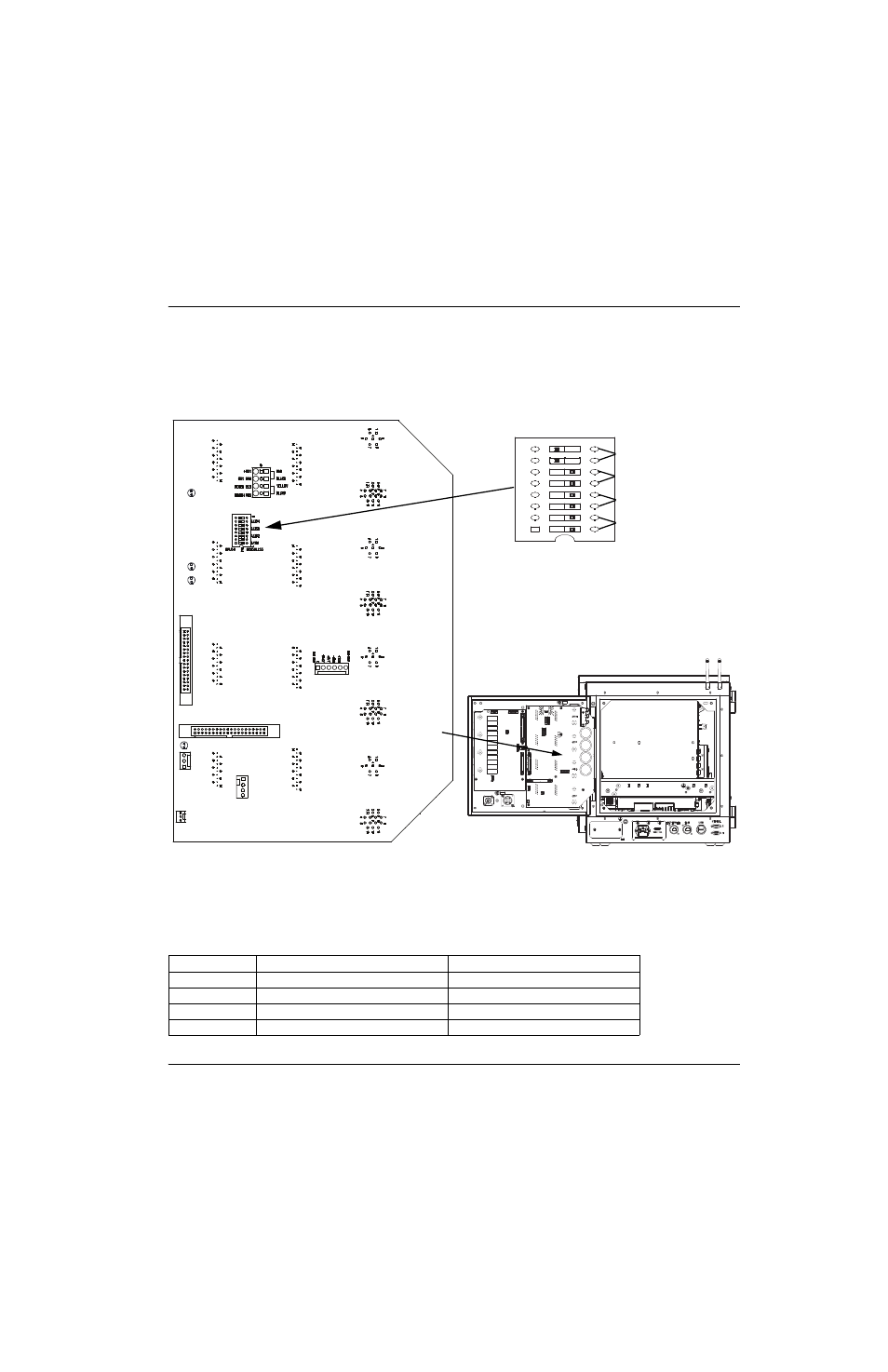

Figure 26 Commutateur de configuration des axes
Dans le logiciel Phoenix, le paramètre de type d’entraînement dans l’écran de configuration des axes doit être réglé
à Mode actuel. Pour de plus amples renseignements, consulter le
Manuel d’installation et de configuration du logiciel
Phoenix (806410).
Tableau 8 Affectations d’axes par défaut
Axes Affectation des axes Type de moteur par défaut
1 Traverse ou rail Sans balais
2 Traverse ou rail Sans balais
3 Double portique de découpe Sans balais
4 THC À balais
Sans balais À balais
Axe 1
Axe 2
Axe 3
Axe 4 – lève-torche
Réglages par défaut sur le commutateur DIP
