EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 103
Entretien et diagnostics
Tests de diagnostic
Test d’arrêt d’urgence
Il existe deux testeurs d’arrêt d’urgence. Le testeur pour le mode de contact sec est reconnaissable par les anneaux
bleus autour des connecteurs. Le testeur pour le mode de contact alimenté, quant à lui, a des anneaux jaunes autour des
connecteurs. Chaque testeur est muni d’une prise pour le connecteur d’arrêt d’urgence et de deux prises pour les
connecteurs des E/S 1 – 3 et des E/S 4 – 6.

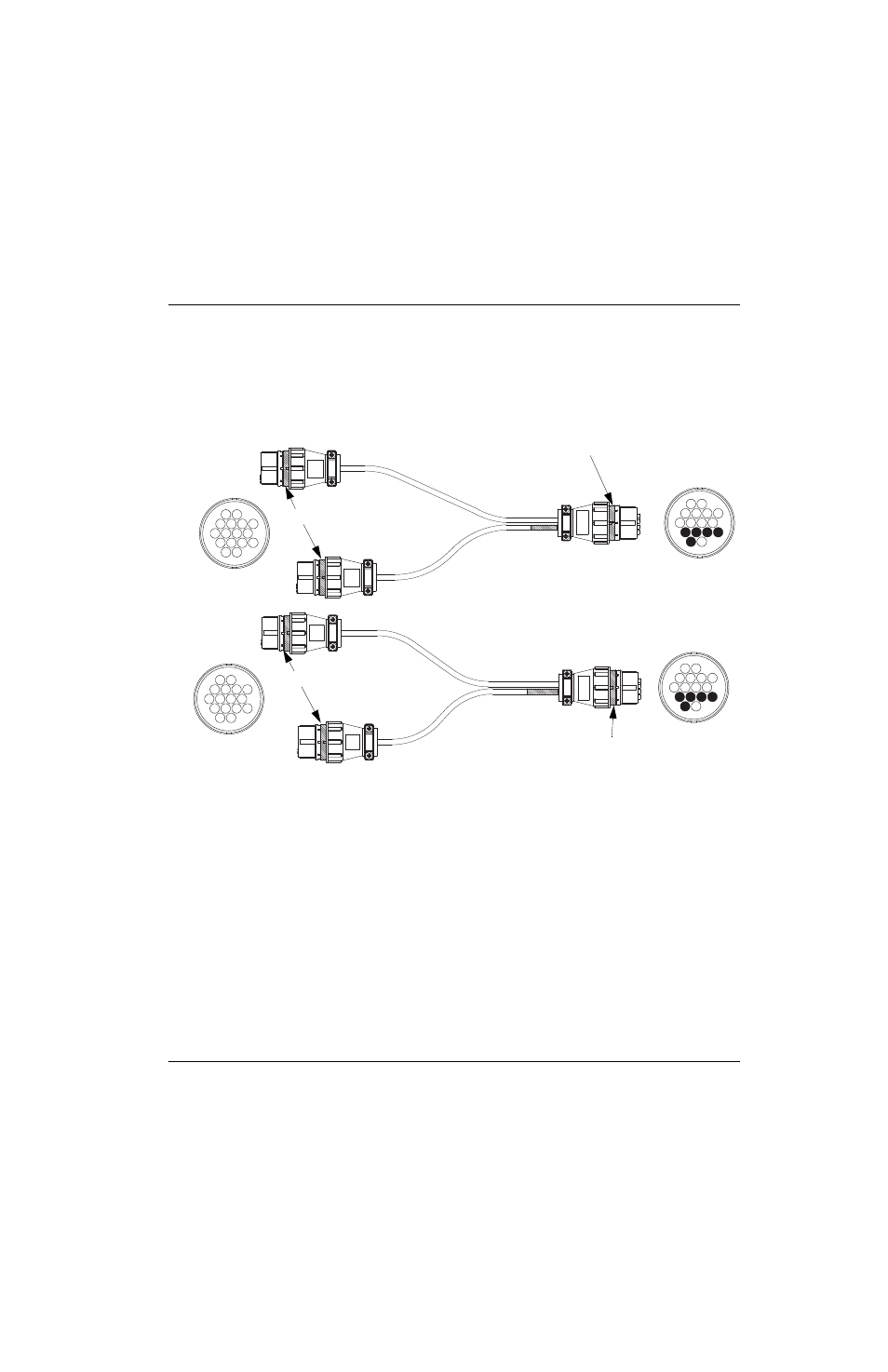

Figure 58 Testeurs d’arrêt d’urgence
Exécuter ce test pour vérifier le bon fonctionnement du circuit d’arrêt d’urgence.
1
3
7
11
15
1
3
7
11
15
1
3
7
11
15
1
3
7
11
15
Anneau bleu pour le mode de contact sec
Anneau jaune pour le mode de contact alimenté
Brancher cette extrémité dans
le connecteur de l’arrêt
Brancher cette
extrémité dans le
connecteur
d’E/S 4 – 6
Brancher cette extrémité
dans le connecteur
d’E/S 1 – 3
Brancher cette
extrémité dans le
connecteur
d’E/S 4 – 6
Brancher cette extrémité
dans le connecteur
d’E/S 1 – 3
Anneau bleu pour le mode de contact sec
Anneau jaune pour le mode de
contact alimenté
