44 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Installation

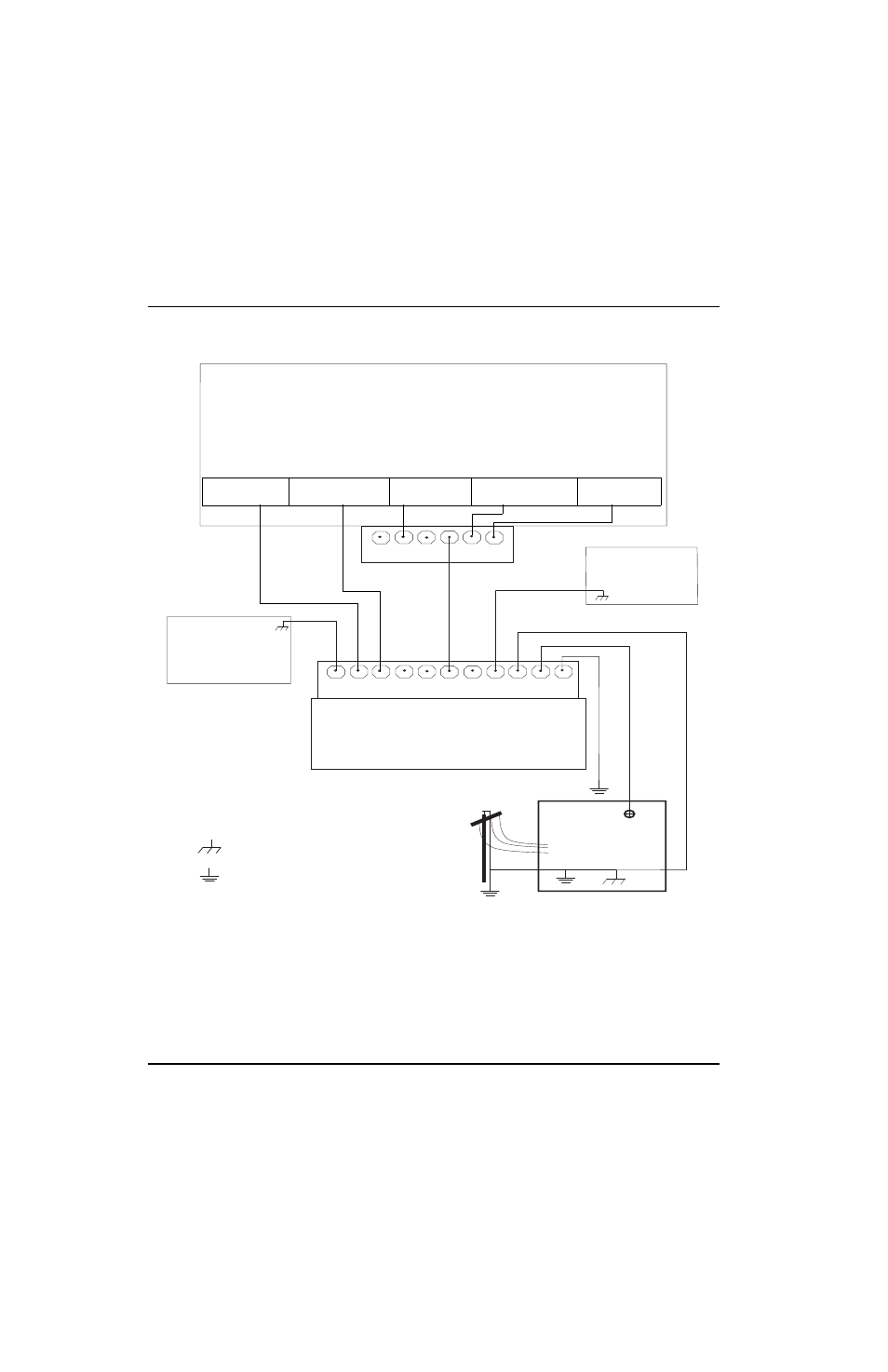

Recommandations relatives à la mise à la terre et au blindage
Châssis et mise à la terre RFI
Terre c.a.
** L’ensemble du lève-torche et la console haute
fréquence à distance (HFD) nécessitent une
trajectoire distincte vers la barre omnibus de masse
de la table de coupe.
Lève-torche Console HFD
Console de
dosage
Console de sélection
du gaz
Console CNC
Module de commande
ArcGlide
Refroidisseur
Piquet de terre
Barre omnibus de masse
Barre omnibus de masse
Table de coupe
Portique de découpe
c.c. positif
Système plasma
