EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 83
Installation
Connexion plasma
La Figure 45 fournit une représentation conceptuelle de la façon dont l’interface plasma est câblée au circuit imprimé de
commande dans le système plasma. Pour de plus amples renseignements sur les types et les valeurs de signal, consulter
le Tableau 16 à la page 76.
Pour réaliser les raccords électriques pour ces signaux à l’intérieur du système plasma, consulter le manuel du système
plasma pour des directives détaillées.

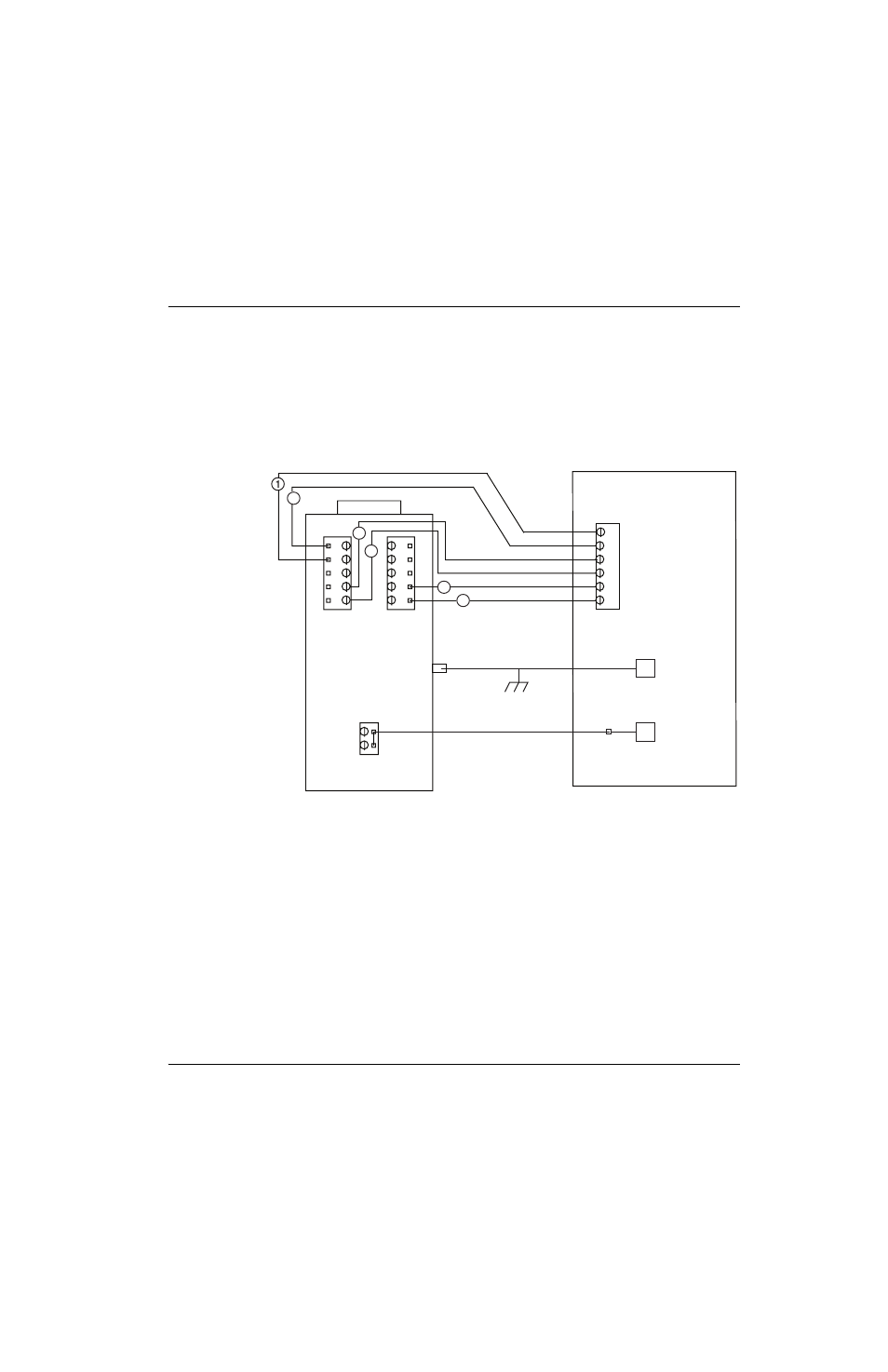

Figure 45 Câblage entre l’interface plasma et les circuits imprimés de commande
Pour de plus amples renseignements sur le circuit imprimé à l’intérieur de cet ensemble, consulter Circuit imprimé
de l’interface plasma (141267) à la page 127.
1
3
2
5
4 2
1
4
3
5
Circuit imprimé
de commande dans
le système plasma
Travail (+)
Électrode (–)
Vers la mise à la terre en étoile de
la table de coupe (+)
Tension de l’arc (–)
Circuit imprimé de
l’interface plasma
6
5
4
3
2
1 Démarrage –
2 Démarrage +
3 Maintien +
4 Maintien –
5 Transfert –
6 Transfert +
J3 J1
J2
P1
