EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 67
Installation

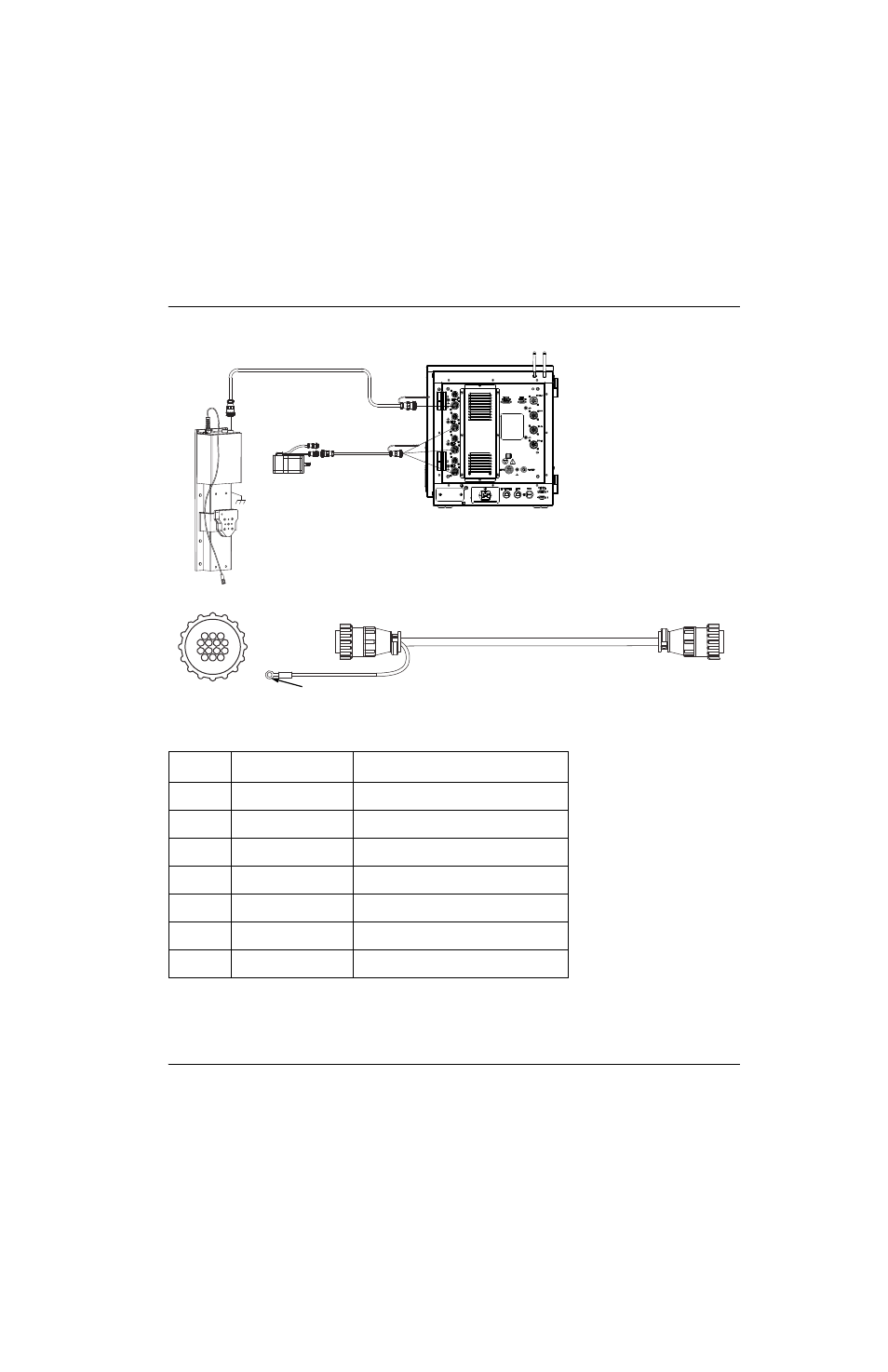

Connexion d’encodeur
Câble d’encodeur
Figure 31 Câble d’encodeur vers les axes
Figure 32 Câble d’encodeur
Tableau 13 Brochage pour câble d’encodeur
N° contact
Couleurs de paire
torsadée
Signal
1
2 Rouge
Noir Encodeur + 5 V c.c.
Mise à la terre encodeur
3
4 Blanc
Noir Canal A
Canal A –
5
6 Vert
Noir Canal B
Canal B –
7
8 Bleu
Noir Index
Index –
9
10 Jaune
Noir Hall 6 V
Mise à la terre Hall
11
12 Marron
Orange Hall U
Hall V
13
14 Blanc
Fil de masse Hall W
Blindage
Câble d’encodeur vers
les axes 1, 2 et 3
Câble d’encodeur vers
l’axe 4, lève-torche
Diamètre = 9,753 mm
Rayon de courbure = 150 mm
Connecter à la borne de masse du connecteur de moteur
1
14
