82 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Installation
Connexion plasma
6. Avant d’utiliser l’équipement, vérifier les éléments suivants : tous les raccordements sont corrects; toutes les pièces
sous tension sont enfermées et toutes les gaines/isolations de conducteur sont protégées contre tout dommage.

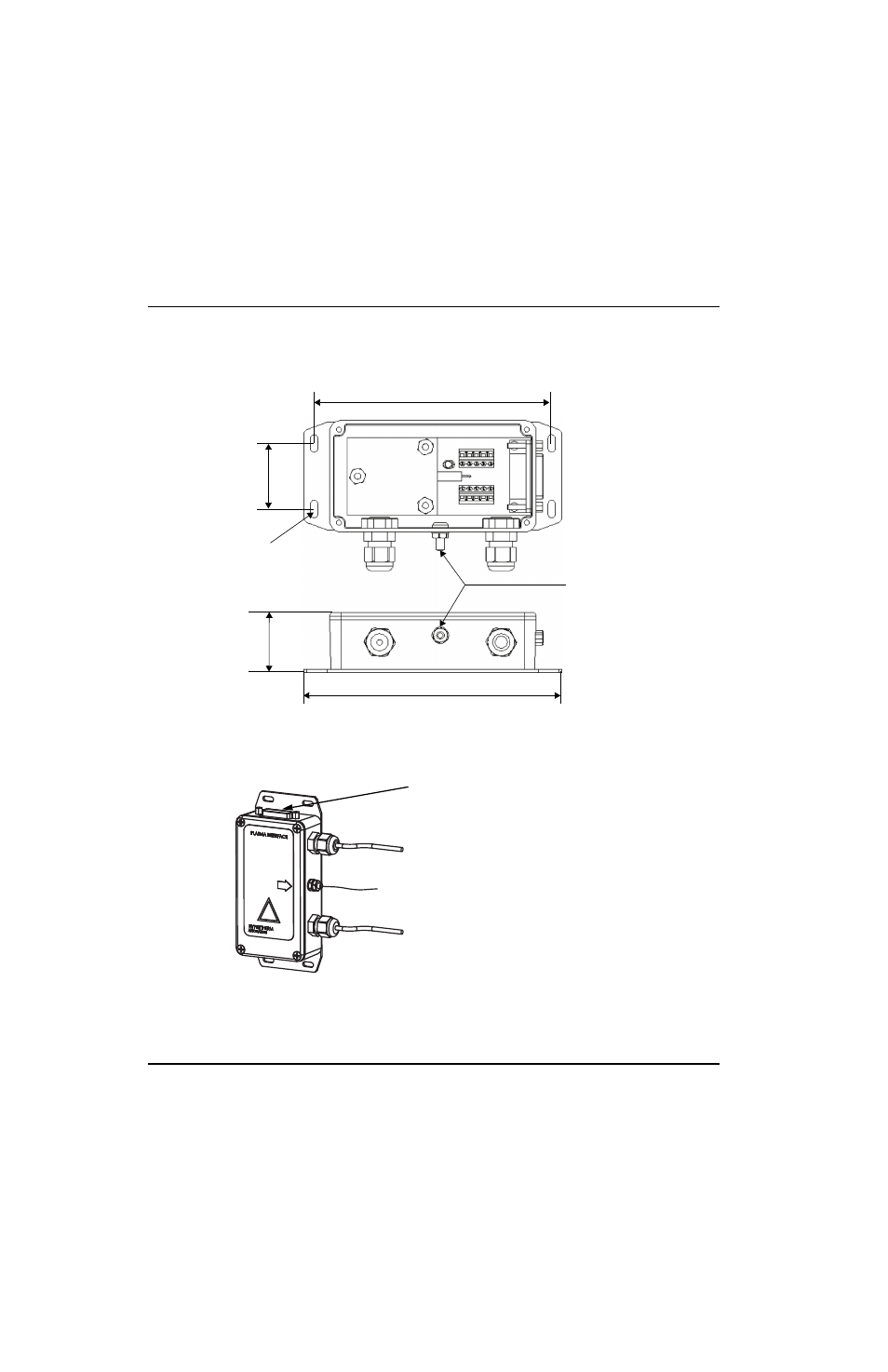

Figure 43 Dimensions de montage pour l’ensemble d’interface plasma (228256)
Figure 44 Ensemble d’interface plasma (228256)
129,8 mm
35,6 mm
Fentes pour vis n° 6 ou M3
32,8 mm
140,2 mm
Raccorder à la mise à la terre en étoile
de la table de coupe
Connecteur D-sub à 15 contacts pour le câble d’interface plasma vers la CNC
Vers la mise à la terre en étoile de la table de coupe
Signaux de tension de l’arc vers l’électrode sur le circuit imprimé de commande
Signaux d’E/S entre la CNC et le circuit imprimé de commande
