EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 39
Installation
Montage de la CNC
Trous de montage de la partie inférieure de la CNC
La partie inférieure de la EDGE Pro Ti CNC dispose de 10 trous de montage qui sont prévus pour fixer la CNC sur la
table de coupe. Pour une stabilité optimale de la CNC pendant l’utilisation de la table, insérer et visser les vis de montage
dans les trous prévus à cet effet.

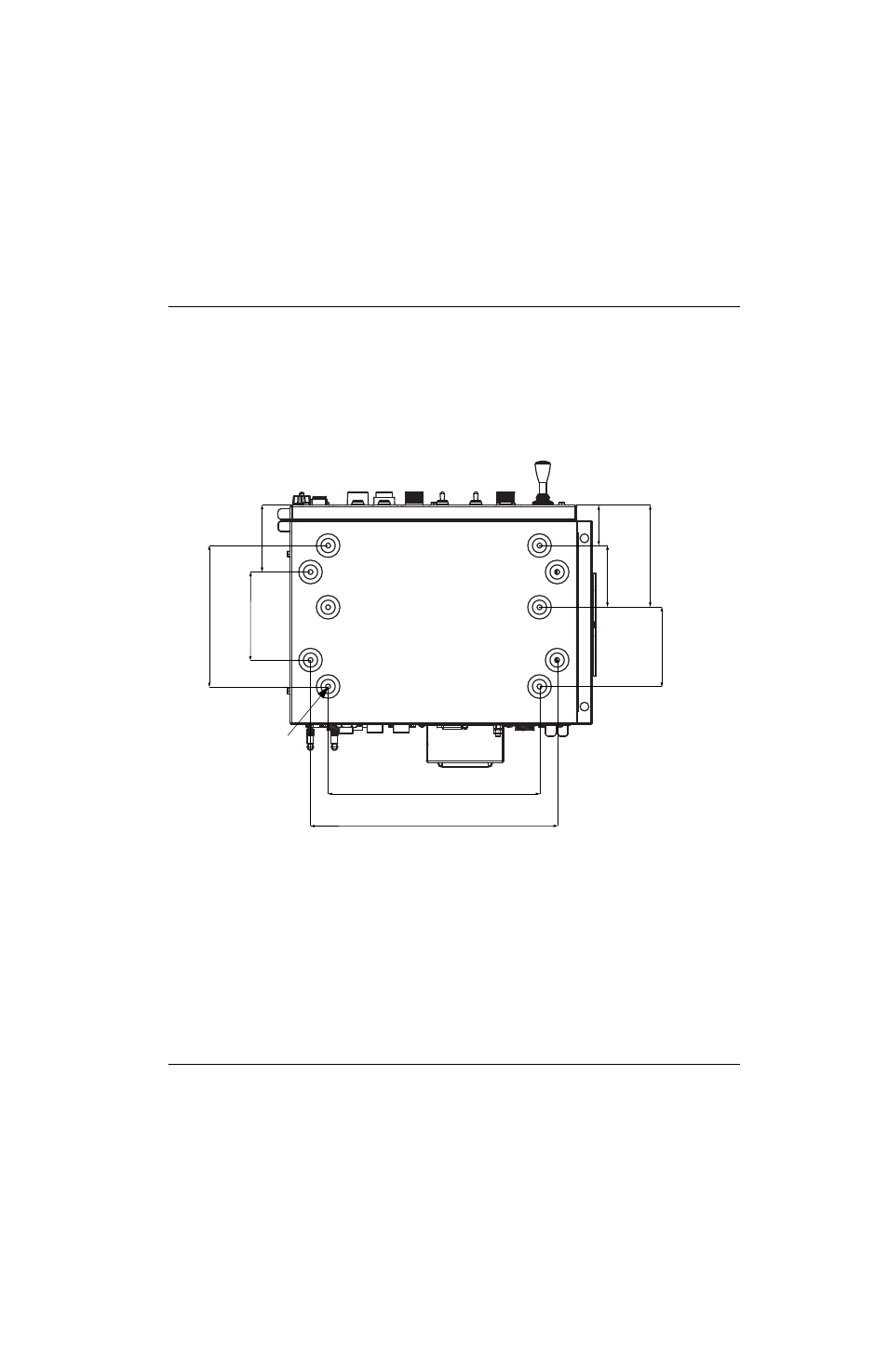

Figure 10 Trous de montage de l’EDGE Pro Ti
Utiliser le matériel M6 x 1.
(10 trous de montage)
La longueur à l’intérieur du
boîtier ne doit pas être
supérieure à 7,8 mm.
305 mm
127 mm
356 mm
203 mm 89 mm
114 mm
58 mm
148 mm
97 mm
