62 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Installation
Connexion de moteur
Moteur (031143)
Le moteur Ti est un moteur sans balais (NEMA 34), dont les spécifications techniques sont les suivantes :

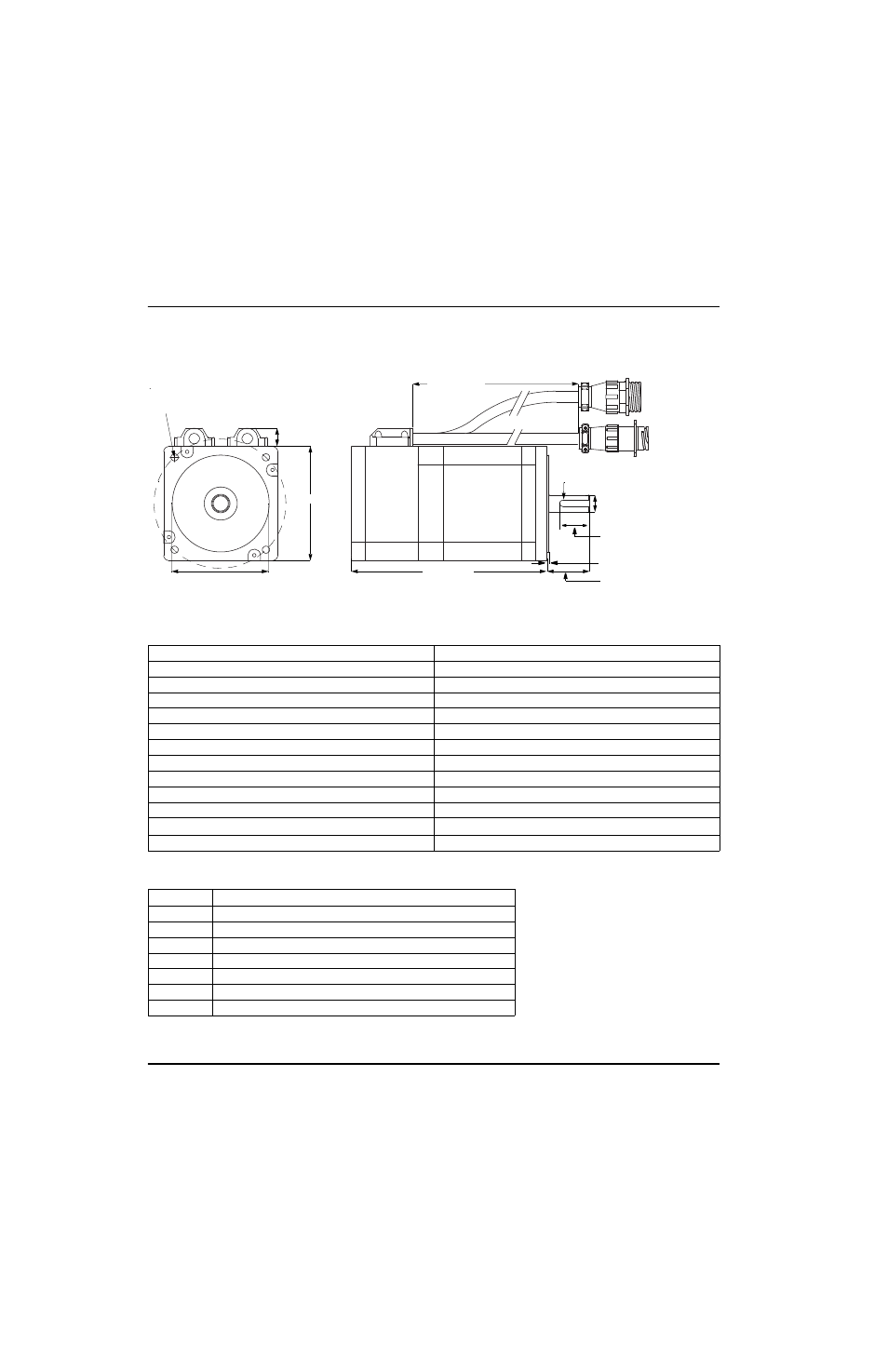

Figure 27 Moteur
Tableau 9 Spécifications du moteur
Tableau 10 Alimentation du moteur
Impulsions/tour de l’encodeur 1x = 2000 impulsions/tour, 4x = 8000 impulsions/tour
Encodeurs différentiels 5 V c.c.
Constante de tension 16 V/1000 tr/min
Constante de couple 0,18 N-m/A
Courant de constante d’axe CNC 6 A
Courant de crête d’axe CNC (2 secondes) 12 A
Constante de couple efficace moteur et CNC 1,08 N-m
Crête de couple efficace moteur et CNC (2 secondes) 2,16 N-m
Barre omnibus d’alimentation du moteur de la CNC 60 V c.c.
Vitesse maximale approximative 3500 tr/min
Capteurs d’effet Hall 120 degrés
Inertie du rotor (J) 1,60 kg-cm 2
Poids 2,90 kg
N° contact Description
1 Moteur sans balais A ou balai +
2 Moteur sans balais B ou balai –
3 Moteur sans balais C
4 Frein + (24 V c.c., 250 mA)
5 Freins –
6 Blindage des câbles
7 Blindage des câbles
14 mm
3,18 mm clé
Ø 12,7 mm
32 mm
Connecteur
de moteur
Connecteur
d’encodeur
Ø 5,5 mm au travers, espacés de façon égale sur un cercle
de boulonnage de 98,5 mm
86 mm
305 mm
73 mm
147 mm
24 mm
1,5 mm
