EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 55
Installation
Connexion de l’arrêt d’urgence
Circuit de sécurité EDGE Pro Ti
La EDGE Pro Ti CNC comprend un circuit de sécurité qui permet aux fabricants de la table d’intégrer un arrêt d’urgence
ou de mettre en œuvre d’autres mesures de sécurité en fonction des besoins de leurs clients et des règlements locaux et
nationaux en matière de sécurité. La Figure 21 illustre ce circuit. La Figure 20 illustre un exemple d’arrêt d’urgence qui
peut être relié au circuit de sécurité à l’intérieur de la EDGE Pro Ti CNC par le biais du connecteur d’arrêt d’urgence
situé sur le panneau arrière de la CNC.

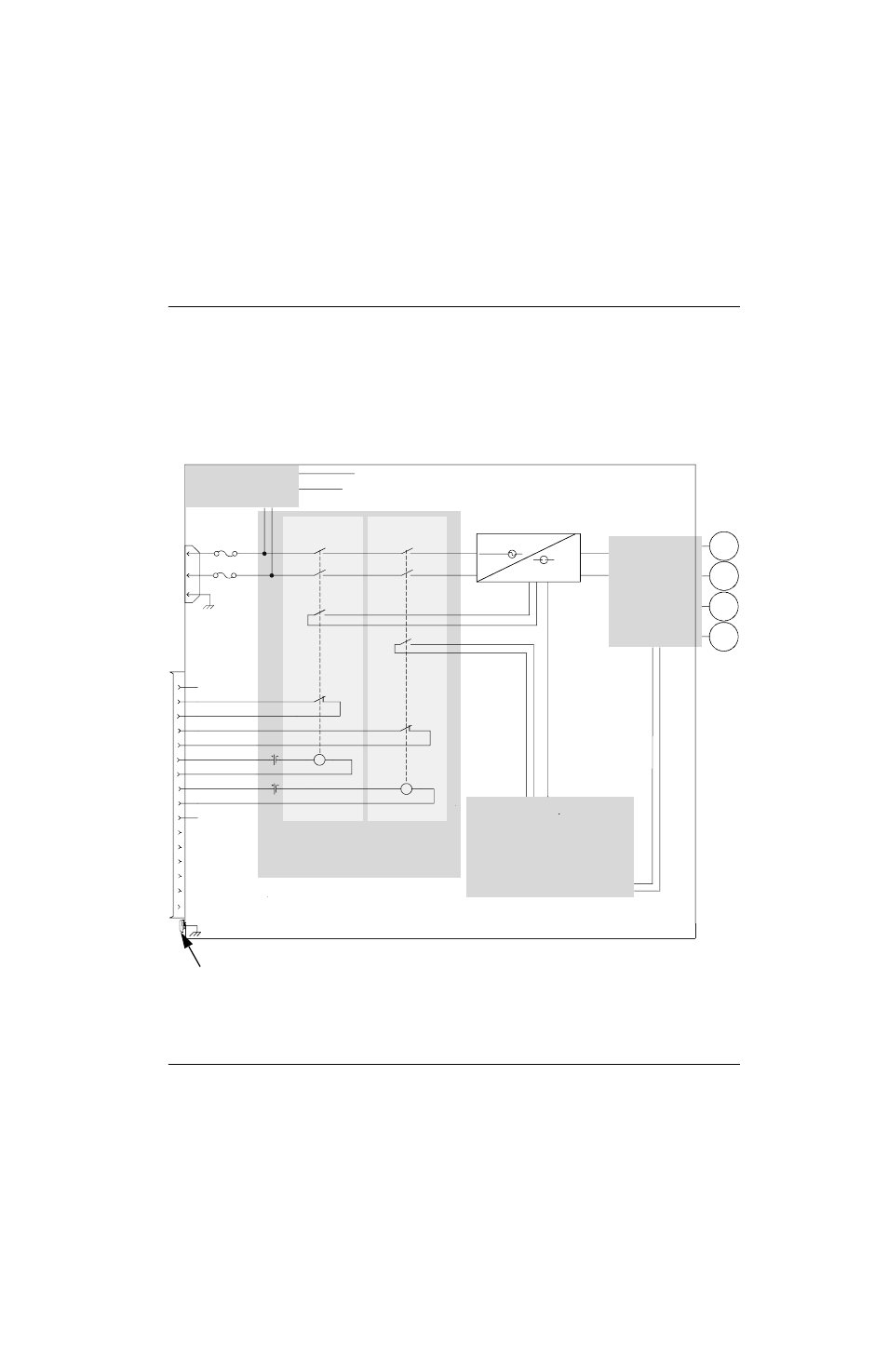

Figure 21 Circuit de sécurité EDGE Pro Ti
Panneau de distribution
d’alimentation
(page 120)
Fusible à fusion
temporisée, 250 V,
10 A
1 + 24 V
2 Surveillance arrêt d’urgence 1A
3 Surveillance arrêt d’urgence 1B
7 Bobine 24 V 1B
6 Bobine 24 V 1A
5 Surveillance arrêt d’urgence 2B
4 Surveillance arrêt d’urgence 2A
10 Masse de sortie
9 Bobine 24 V 2B
8 Bobine 24 V 2A
c.a.
c.c.
Bon courant
Circuit imprimé
du Servo
(page 136)
Régulation du
courant et
frein axe Z
M1
M2
M3
M4
60 V activation
Arrêt d’urgence
12 Non connecté
11 Non connecté
15 Non connecté
14 Non connecté
13 Non connecté
Bit bon courant Bit entrée l’arrêt
d’urgence
Circuit imprimé d’E/S vers
la carte mère CNC
(page 119)
Circuit imprimé de relais de
sécurité et de surtension
(page 141)
EDGE Pro Ti CNC
Relais LS1 avec
contacts guidés
mécaniquement
Relais LS2 avec
contacts guidés
mécaniquement
Normalement ouvert
Normalement ouvert
Normalement fermé
Normalement fermé
J6
CPC
Vis de mise à la terre EMI. Connecter
la cosse ronde depuis le blindage du câble
d’arrêt d’urgence.
16 Blindage des câbles
