84 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Installation
Connexion plasma
Connexion plasma vers des systèmes plasma HSD130
Le câble d’interface plasma et l’ensemble d’interface plasma pour les systèmes plasma HSD130 sont emballés
ensemble dans un même kit. Le
Bulletin de service sur le terrain (805690) du kit contient des instructions d’installation
de l’ensemble d’interface plasma et de raccordement du câble d’interface plasma.

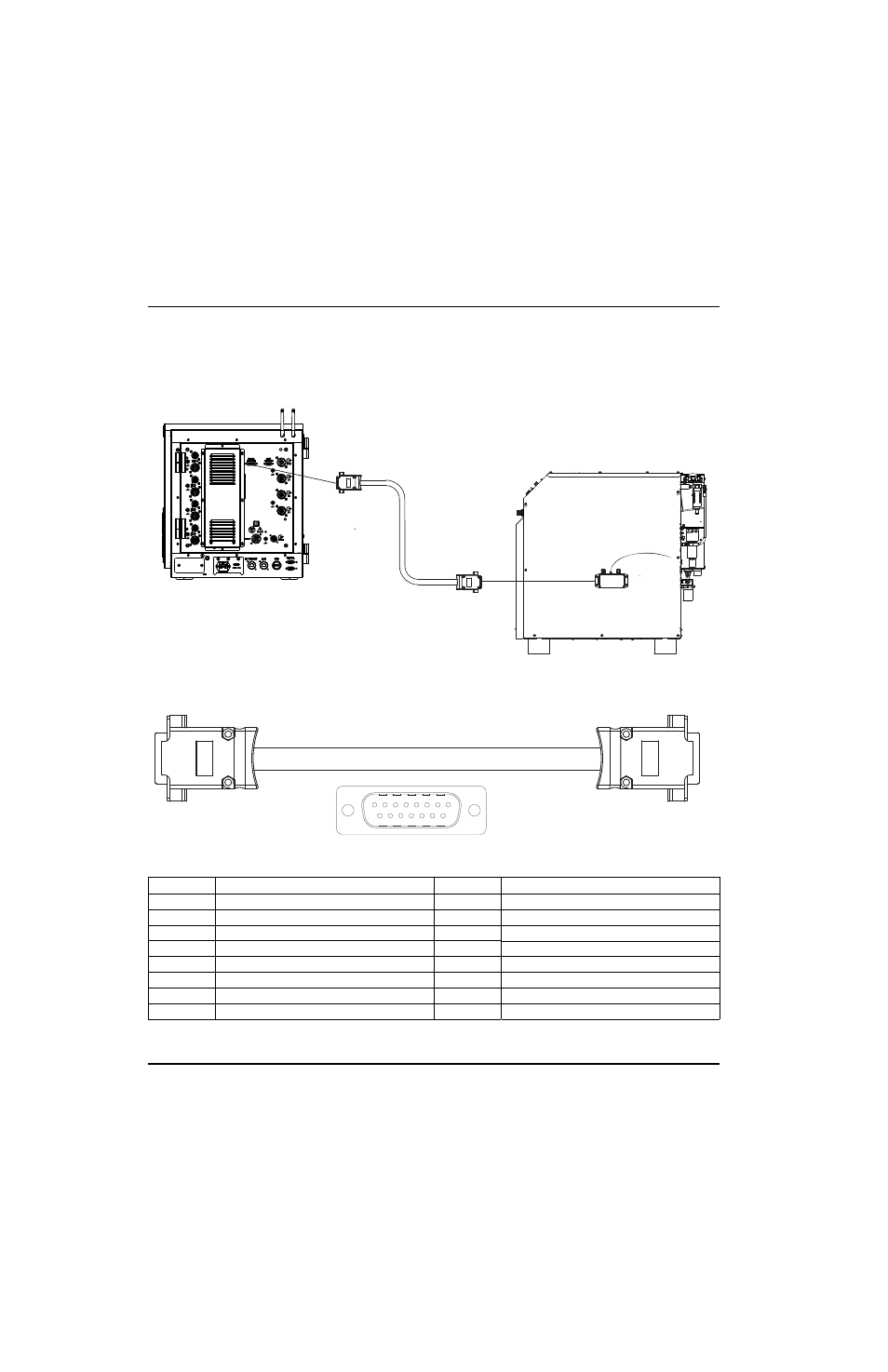

Figure 46 Câble d’interface plasma vers un système plasma HSD130
Figure 47 Câble d’interface plasma HSD130
Tableau 19 Brochage pour câble d’interface plasma HSD130
N° contact Signal N° contact Signal
1 + 12 V 9 + 12 V
2 Démarrage plasma + 10 Démarrage plasma –
3 Maintien de l’allumage + 11 Maintien de l’allumage –
4 Transfert + 12 Transfert –
5 Champ commun 13 Champ commun
6 Champ commun 14 Champ commun
7 Champ commun 15 Tension de l’arc
8 Terre
Diamètre = 7,213 mm
Rayon de courbure = 150 mm
1
15
