EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 63
Installation
Connexion de moteur
Circuit de régénération
Lorsqu’une décélération rapide d’un frein moteur crée une tension excessive supplémentaire au niveau de la barre
omnibus de 60 V c.c., le circuit de régénération active une résistance de 10 ohms pour dériver l’énergie de freinage
excédante et réduire ainsi la tension électrique. Lorsque la tension de la barre omnibus diminue, la résistance s’éteint.
Lorsque le circuit de la résistance s’allume et s’éteint, il envoie un signal d’entrée au logiciel Phoenix pour signaler le
changement d’état. Le signal est déterminé comme entrée 14 dans le logiciel Phoenix.
Les utilisateurs peuvent surveiller le circuit de régénération à partir de la fenêtre de visualisation de l’écran principal
du logiciel Phoenix. Ils doivent passer l’état de régénération à active dans la configuration de la fenêtre de visualisation.
La fonction oscilloscope permet également aux utilisateurs de surveiller le fonctionnement du circuit de régénération.
Pour de plus amples renseignements sur la configuration de la fenêtre de visualisation Watch Window ou sur l’utilisation
de la fonction d’oscilloscope, consulter le
Manuel de l’opérateur du logiciel Phoenix (806400).
Le circuit de régénération ne doit pas être actif pendant plus de 25 % d’une coupe. Pour de plus amples
renseignements, consulter
Dépannage à la page 110.
Câble du moteur

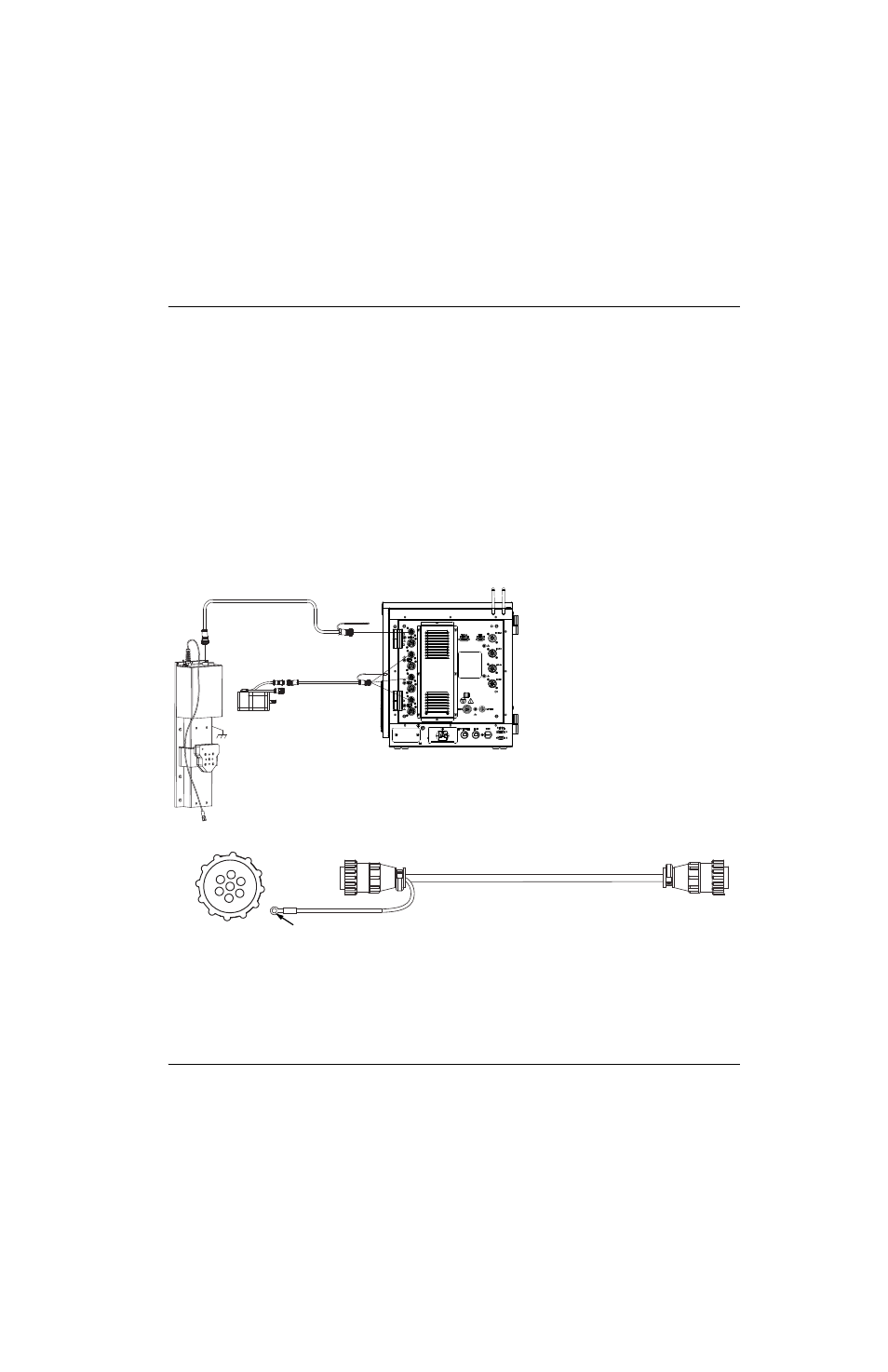

Figure 28 Câble de moteur de la CNC vers les axes
Figure 29 Câble de moteur
Câble de moteur vers
les axes 1, 2 et 3
Câble de moteur
vers l’axe 4
Diamètre = 11,6 mm
Rayon de courbure = 150 mm
Connecter à la borne de masse du connecteur de moteur
1
7
