Spécifications
Caractéristiques de la EDGE Pro Ti CNC
Panneau arrière
Le panneau arrière de la EDGE Pro Ti CNC est équipé de connecteurs de câbles pour l’alimentation, la commande des
mouvements, les E/S et les ports de communication. Ces connecteurs sont clairement étiquetés avec leur fonction.

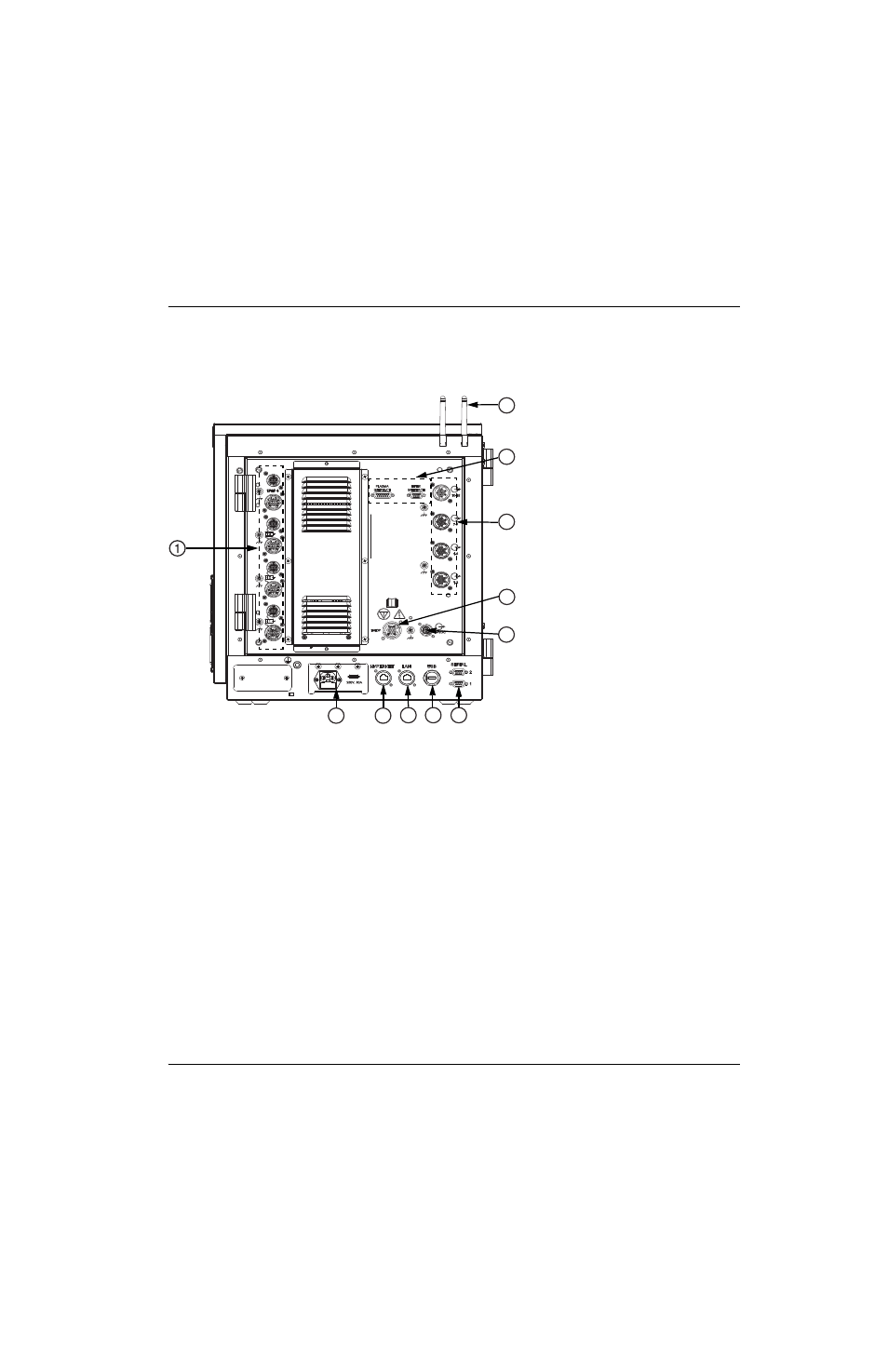

Figure 6 Panneau arrière de la EDGE Pro Ti CNC
Pour de plus amples renseignements sur l’installation électrique de la EDGE Pro Ti CNC, consulter
9
8
7
6
5
4
3
2
1
Connecteurs lecteur/encodeur
2
Antennes sans fil
3
Connecteurs du plasma et du lève-torche (Sensor Ti)
4
Connecteurs d’E/S
5
Connecteur d’arrêt d’urgence
6
Sortie pour alimentation auxiliaire 24 V
7
Ports série
8
Port USB
9
Port LAN
10
Port Hypernet
11
Entrée d’alimentation c.a.
