56 EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2
Installation
Connexion de l’arrêt d’urgence

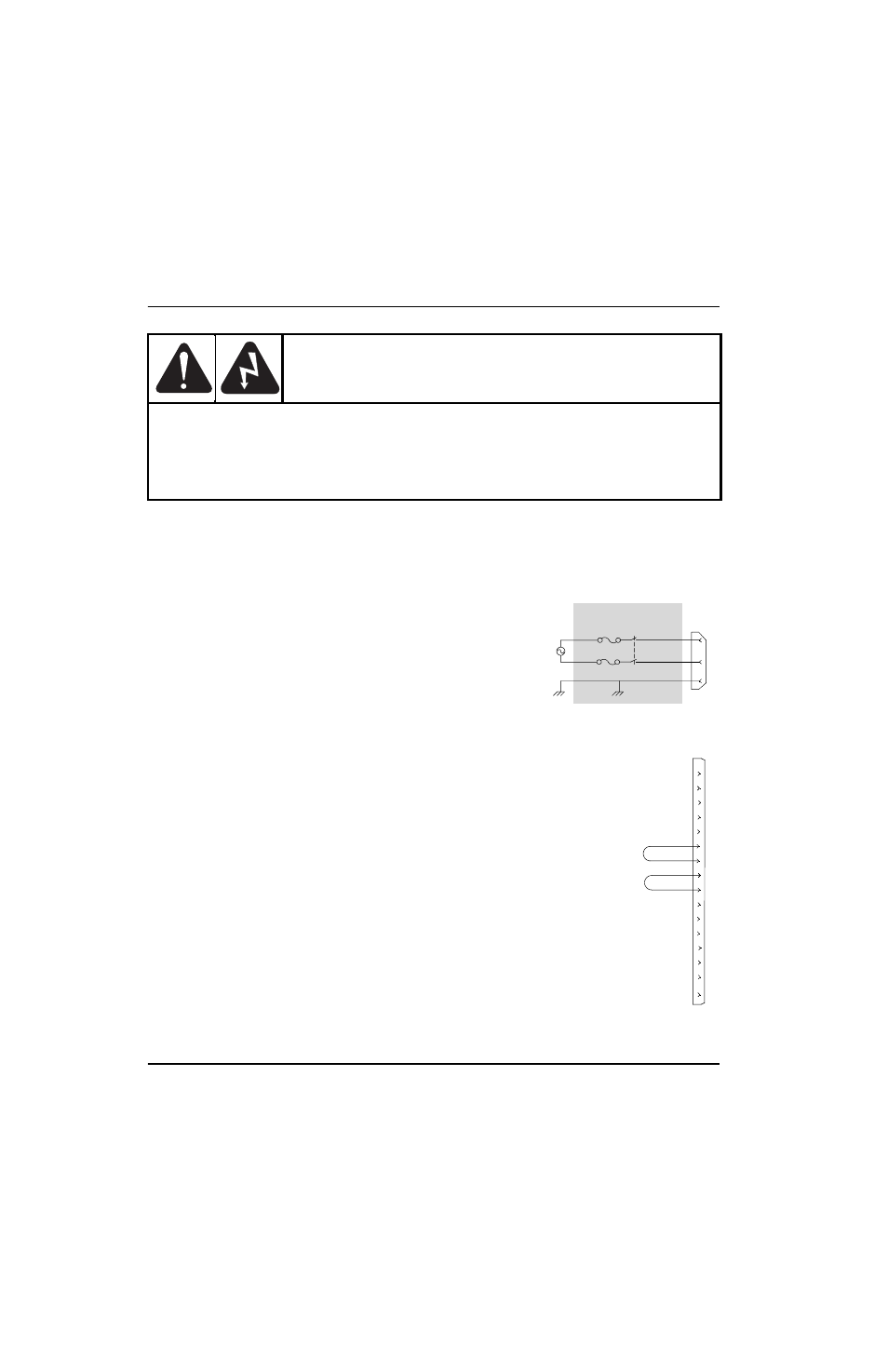

Circuit de test d’arrêt d’urgence
Figure 22 Circuit de test d’arrêt d’urgence
AVERTISSEMENT!
Le circuit de test a été élaboré uniquement pour effectuer une vérification et non pour remplacer une
intégration approuvée d’arrêt d’urgence.
Utiliser ce circuit de test à deux cavaliers pour fournir des entrées d’arrêt d’urgence qui activent les
systèmes d’entraînement du moteur.
La machine est activée dès que les cavaliers sont appliqués et qu’un danger est présent.
CPC
1
3
7
5
9
12
11
15
13
2
6
4
10
8
14
16
Sectionneur c.a.
à fusible
c.a.
Sectionneur
16
Ce circuit de test d’arrêt d’urgence est connecté au circuit d’arrêt
d’urgence situé à l’intérieur de l’EDGE Pro Ti. Le CPC pour ce test
est connecté au connecteur d’arrêt d’urgence situé à l’arrière du boîtier
de la CNC.
