EDGE Pro Ti CNC Manuel d’instructions 807662 Révision 2 65
Installation
Connexion d’encodeur
Connexion d’encodeur
Brancher les câbles de l’encodeur dans le connecteur d’encodeur de l’axe 4 et le connecteur de l’encodeur sur le
Sensor Ti et dans les connecteurs d'encodeur des axes 1, 2 et 3 situés à l’arrière de l’EDGE Pro Ti, et le connecteur
d'encodeur sur les moteurs d’axes restants (031143). Pour de plus amples renseignements sur les câbles d’encodeur,
consulter
Câble d’encodeur à la page 67.

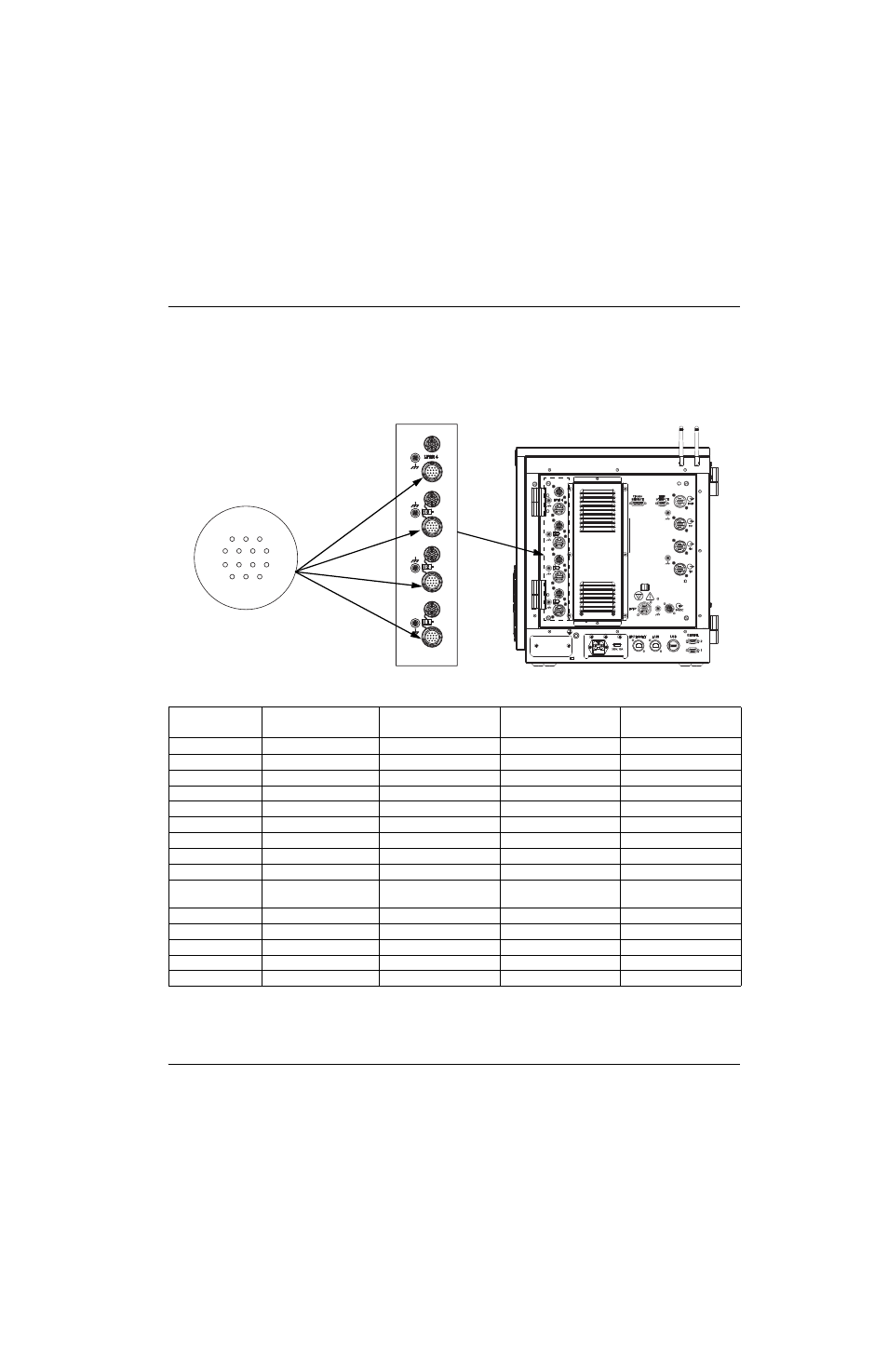

Figure 30 Interfaces d’encodeur EDGE Pro Ti
Tableau 12 Brochage pour interfaces d’encodeur
N° contact Axe 4 – lève-torche
Axe 3 (portique de
découpe double)
Axe 2 (Y ou X) Axe 1 (X ou Y)
J12 J11 J10 J9
1 (rouge) + 5 V + 5 V + 5 V + 5 V
2 (noir) Terre Terre Terre Terre
3 (blanc) Axe 4A Axe 3A Axe 2A Axe 1A
4 (noir) Axe 4A\ Axe 3A\ Axe 2A\ Axe 1A\
5 (vert) Axe 4B Axe 3B Axe 2B Axe 1B
6 (noir) Axe 4B\ Axe 3B\ Axe 2B\ Axe 1B\
7 (bleu) Axe 4Z Axe 3Z Axe 2Z Axe 1Z
8 (noir) Axe 4Z\ Axe 3Z\ Axe 2Z\ Axe 1Z\
9 (jaune) Encodeur/Hall sortie + V
(maximum 6 V à 30 mA) Encodeur/Hall sortie + V
(maximum 6 V à 30 mA) Encodeur/Hall sortie + V
(maximum 6 V à 30 mA) Encodeur/Hall sortie + V
(maximum 6 V à 30 mA)
10 (noir) Terre Terre Terre Terre
11 (brun) Encodeur/Hall A Encodeur/Hall A Encodeur/Hall A Encodeur/Hall A
12 (orange) Encodeur/Hall B Encodeur/Hall B Encodeur/Hall B Encodeur/Hall B
13 (blanc) Encodeur/Hall C Encodeur/Hall C Encodeur/Hall C Encodeur/Hall C
14 (rouge) Blindage Blindage Blindage Blindage
Axe 1
1 3
4
8
12 14
11
7
Axe 2
Axe 3
Axe 4 –
lève-torche
Connecteur d’encodeur
